每當您使用手機、電腦或任何智慧裝置，背後都有一顆強大的晶片在運作，而這一切的起點，都源自「IC設計」。究竟IC設計是什麼？它為何被譽為半導體產業鏈的大腦與靈魂？本文將帶您深入淺出地揭開IC設計的神秘面紗，從核心定義、IC設計工作內容，到產業前景與IC設計流程，讓您一次全面掌握這個驅動現代科技的核心動力。無論您是想投入高薪半導體產業的未來人才，或是對科技趨勢充滿好奇的投資者，這篇文章都將是您的最佳指南。
IC設計到底是什麼？不只是畫電路圖那麼簡單
許多人對IC設計的印象可能還停留在「畫電路圖」，但這其實是一個極大的誤解。IC設計是一門結合科學、工程與創意的複雜藝術，遠比畫圖來得更具挑戰性與價值。
從抽象概念到具體藍圖：IC設計的核心任務解析
IC設計的核心任務，是將一個產品的功能性需求（例如：手機要能更快速地處理AI運算、相機要更省電）轉化為一張鉅細靡遺的電子電路設計藍圖。這個過程就像建築師蓋大樓，必須從客戶的需求出發，規劃空間格局、設計水電管線、確保結構安全，最終產出一份能讓營造廠按圖施工的設計圖。IC設計工程師扮演的就是「晶片的建築師」角色，他們定義了晶片的規格、效能、功耗與成本，是決定一顆晶片成敗的關鍵源頭。
在半導體產業鏈中的關鍵角色：串連上游IP與下游製造

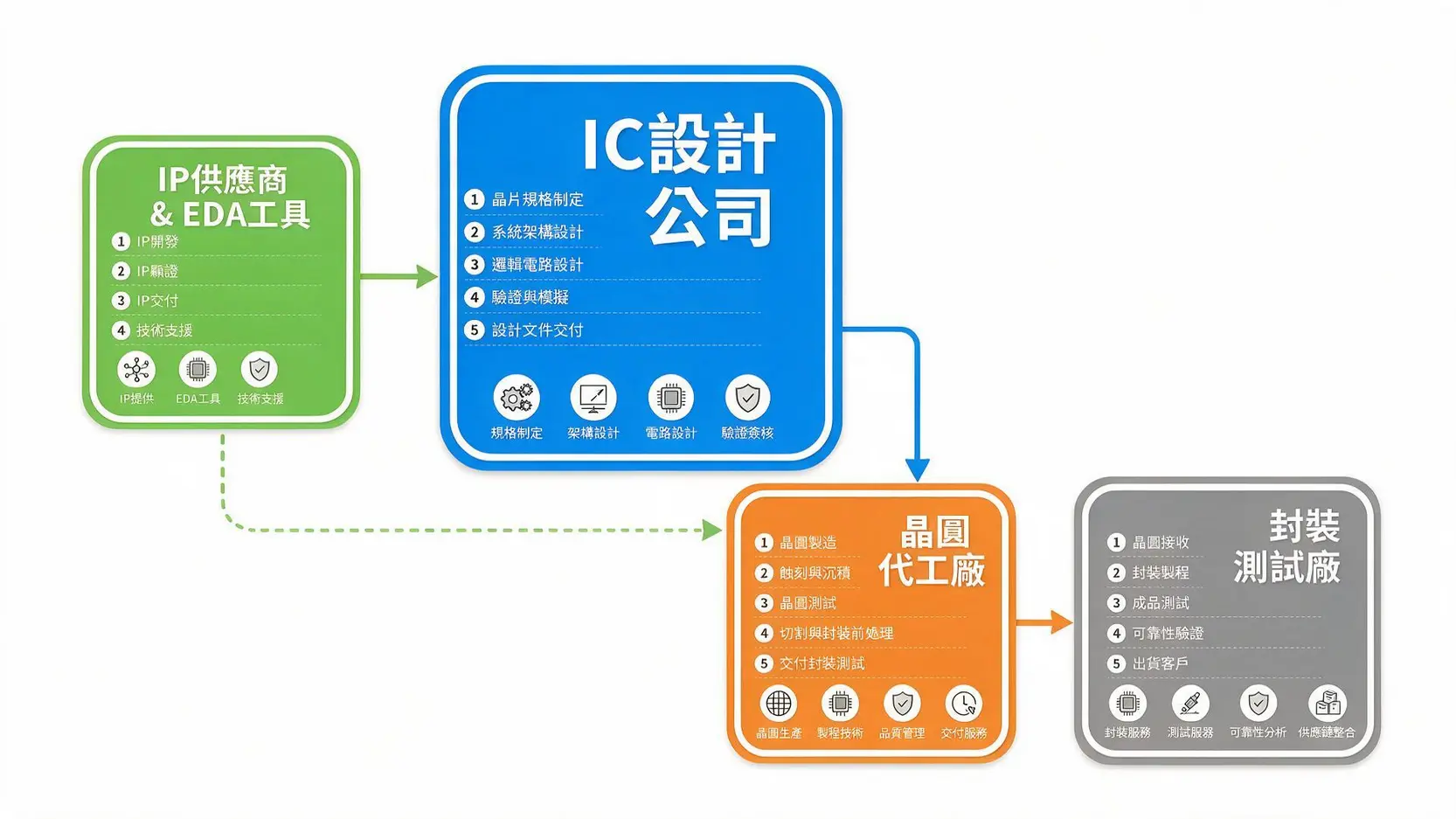

在全球專業分工的半導體產業鏈中，IC設計處於最核心的樞紐位置。它的上游是「矽智財（IP）供應商」與「EDA（電子設計自動化）工具廠商」，這些公司提供預先設計好、可重複使用的功能模組（IP）和設計晶片所需的專業軟體。IC設計公司（例如台灣的聯發科）利用這些工具，整合自有技術與外購的IP，完成晶片設計藍圖。接著，再將這份藍圖交給下游的「晶圓代工廠」（如台積電）進行製造，最後由「封裝測試廠」（如日月光）完成晶片封裝與最終測試，一顆完整的晶片才算正式誕生。
IC設計 vs. IC製造 vs. IC封測：三者職責與關係釐清
為了讓大家更清楚，我們用一個簡單的表格來區分這三者的不同：
| 環節 | 核心任務 | 比喻 | 代表公司 |
|---|---|---|---|
| IC設計 (IC Design) | 定義晶片功能、規格與效能，產出設計藍圖。 | 建築師/大腦 🧠 | 聯發科、高通、NVIDIA |
| IC製造 (IC Manufacturing) | 根據設計藍圖，在晶圓上刻畫出實際的電路。 | 營造廠/身體 💪 | 台積電、三星、Intel |
| IC封測 (IC Packaging & Testing) | 將製造好的晶片進行封裝保護、功能測試與品質把關。 | 裝潢與品管/四肢 🏃 | 日月光、艾克爾 |
簡單來說，IC設計是「從無到有」的腦力活，決定晶片的功能與價值；IC製造則是「把藍圖變實物」的技術活；IC封測則是確保產品能用、好用的最後一道關卡。
一顆晶片的誕生：IC設計的完整流程揭秘

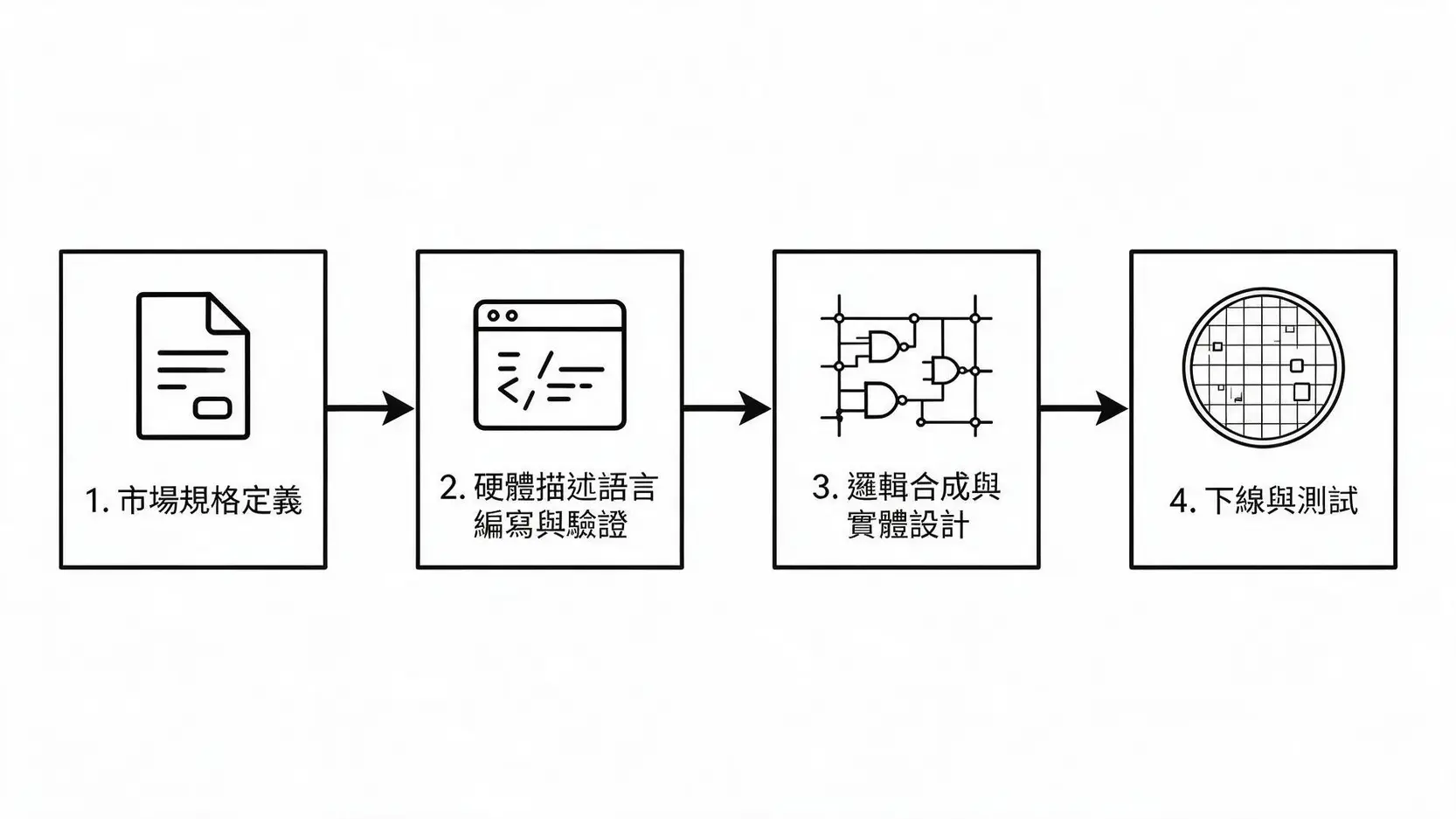

了解IC設計是什麼之後，我們來深入探索一顆晶片從概念到成品的完整IC設計流程。這個過程極其複雜，通常需要數百人的團隊合作一到兩年甚至更久的時間才能完成。
第一步：市場規格定義與系統架構設計
一切始於市場。產品經理與市場分析師會定義新晶片需要具備哪些功能、達到何種效能、目標成本與功耗是多少。接著，系統架構師會基於這些規格，提出一個高階的系統設計方案，決定要使用哪些主要的功能單元（如CPU、GPU、AI加速器），以及它們之間該如何協同工作。
第二步：硬體描述語言編寫與功能驗證 (RTL & Verification)
這是IC設計中最耗時的環節。數位IC設計工程師會使用硬體描述語言（HDL，如 Verilog 或 VHDL），將架構師規劃的功能模組，以程式碼的形式詳細描述出來。這段程式碼被稱為 RTL (Register-Transfer Level) Code。
與此同時，驗證工程師（Verification Engineer）會撰寫測試程式，在模擬環境中反覆驗證RTL Code的邏輯功能是否完全正確。這個階段的目標是「在投入昂貴的製造成本前，抓出所有可能的設計錯誤」，因此驗證團隊的人力與時間成本，往往是整個設計流程中最龐大的。
第三步：邏輯合成與實體設計 (Physical Design)
功能驗證通過後，RTL Code會被輸入到「邏輯合成（Logic Synthesis）」工具中。這個工具會自動將高階的硬體描述語言，轉換成由基本邏輯閘（AND, OR, NOT…）組成的電路圖。
接著，實體設計（Physical Design）工程師接手，他們要處理的是如何將這些數以百萬、甚至數十億計的邏輯閘與電晶體，實際「佈局（Place）」與「繞線（Route）」在晶片的有限面積上。這個過程必須同時考量時脈速度、功耗、散熱、訊號干擾等多重物理限制，是極具挑戰性的工作。
最終步：下線 (Tape-Out) 與晶片測試
當實體設計完成，並通過所有最終檢查後，設計檔案（通常是GDSII格式）就會正式交付給晶圓代工廠，這個重要的里程碑稱為「下線（Tape-Out）」。Tape-Out之後，任何修改都將產生極高的成本。
晶圓廠在製造完成後，會將晶圓交給封測廠。測試工程師會使用設計階段就已開發好的測試程式，來篩選出功能正常、符合規格的晶片，最後進行封裝，才成為我們最終在市面上看到的產品。
成為IC設計工程師需要什麼？必備技能與工具解析
IC設計工程師是公認的「金飯碗」職業，擁有極高的薪資待遇與職涯發展潛力。那麼，想成為一名合格的IC設計工程師，需要具備哪些硬實力與軟實力呢？
硬實力：EDA工具、程式語言與電路學知識
- EDA工具：IC設計高度依賴EDA（電子設計自動化）軟體。三大EDA巨頭 Synopsys、Cadence、Siemens EDA 的工具是業界標準，熟悉其操作是必備技能。
- 程式語言：數位IC設計需精通Verilog或VHDL。此外，C/C++、Python、Tcl、Perl等腳本語言在驗證與自動化流程中也扮演重要角色。
- 學科知識：電子學、電路學、邏輯設計、計算機組織與結構是四大基礎核心科目。深入特定領域（如通訊、影像處理）還需要相關的演算法知識。
軟實力：解決問題的邏輯力、細心與溝通能力
- 邏輯與除錯能力：面對複雜的設計與數百萬行程式碼，快速定位並解決問題的能力至關重要。
- 細心與耐心：晶片設計牽一髮而動全身，任何微小的疏忽都可能導致數百萬美元的損失，因此極度要求細心。
- 溝通與團隊合作：IC設計是大型團隊作戰，需要與架構、驗證、實體設計等不同環節的工程師緊密合作，良好的溝通能力不可或缺。
台灣IC設計龍頭公司有哪些？薪資與職涯前景分析
台灣在全球IC設計產業中位居世界第二，僅次於美國，擁有非常多頂尖的IC設計公司。根據104職場力引述的2025年最新報告，全球前十大IC設計公司中，台灣就佔了三席：
- 聯發科 (MediaTek)：全球手機晶片龍頭，台灣IC設計的絕對王者。
- 聯詠 (Novatek)：全球顯示器驅動IC的領導者。
- 瑞昱 (Realtek)：在網通晶片（俗稱螃蟹卡）、音訊晶片等領域享有盛名。
除了這三巨頭，台灣還有如群聯、奇景光電、創意電子等數十家優秀的上市櫃IC設計公司。IC設計薪水方面，根據104薪資情報，2026年即使是碩士剛畢業的新鮮人，進入一線設計公司的起薪也普遍有新台幣7-9萬元的水準，而具備3-5年經驗的資深工程師，年薪突破新台幣200萬更是常態，頂尖人才甚至上看300-500萬，是名符其實的頂級高薪產業。
IC設計的商業模式與生態：Fabless、IDM與IP供應商
在了解IC設計的技術面後，我們從商業模式的角度來看看這個產業的玩家們是如何賺錢的。主要可以分為三種模式：Fabless、IDM與IP供應商。
專注設計的Fabless（無廠半導體公司）：聯發科、高通模式
Fabless是「Fabrication-less」的縮寫，指專注於IC設計與銷售，但本身沒有設立晶圓廠（Fab）的公司。它們將製造、封測等環節全部外包給專業的代工廠。這種「輕資產」模式讓公司能將所有資源集中在研發與市場上，是目前IC設計產業的主流。除了前面提到的聯發科、高通、NVIDIA，AMD、博通(Broadcom)也都是Fabless的代表。
設計製造全包的IDM（整合元件製造廠）：Intel、三星模式
IDM是「Integrated Device Manufacturer」的縮寫，指從IC設計、製造、封裝、測試到銷售全部自己一手包辦的公司。這種模式的優點是能更好地協調設計與製造，進行製程優化，但缺點是需要投入鉅額的資本來維持晶圓廠的營運與技術升級。傳統的半導體巨頭如Intel、三星（Samsung）、德州儀器（TI）都是IDM的代表。
什麼是矽智財 (IP)？為何IC設計需要IP授權？
矽智財 (Silicon Intellectual Property, IP) 是指在晶片設計領域中，預先設計好、經過驗證、可重複使用的電路功能模組。你可以把它想像成蓋房子的「預製組件」，例如設計好的廚衛系統或電力系統。
現代晶片的功能極其複雜，如果所有功能都要從零開始設計，將耗費難以想像的時間與人力成本。因此，IC設計公司會向ARM（提供CPU IP）、Synopsys（提供USB、PCIe等介面IP）等IP供應商購買授權，將這些成熟的IP模組整合到自己的晶片中，就像堆積木一樣，從而大幅縮短開發時程、降低設計風險，並專注於開發自身最具競爭力的核心技術。IP授權已成為半導體產業不可或缺的一環。
IC設計常見問題 (FAQ)
Q：IC設計工程師的薪水大概是多少？
A：根據104人力銀行的薪資數據，IC設計工程師的薪資在台灣科技業中屬於頂尖水平。2026年，碩士畢業新鮮人的月薪起薪約在新台幣7萬至9萬元之間，一線大廠更高。有3-5年經驗的工程師年薪破200萬是普遍行情，資深主管或頂尖的研發人員年薪更可達到300萬至500萬以上，是標準的「百萬年薪」職業。
Q：非本科系可以轉職成為IC設計工程師嗎？
A：有難度，但並非不可能。IC設計是硬知識高度密集的專業，強烈建議非本科系（非電機、電子、資工相關科系）者，先透過報考國內頂尖大學的電子/電機研究所來補足學歷與專業知識。這是進入一線IC設計公司最有效也最被認可的途徑。若無碩士學位，即使透過坊間課程訓練，也較難進入核心的研發職位。
Q：IC設計的未來發展趨勢是什麼？(AI晶片、Chiplet)
A：未來幾年，IC設計的兩大趨勢是「AI晶片」與「Chiplet（小晶片）」。隨著AI應用大爆發，市場對專為AI運算設計的高效能、低功耗ASIC（客製化晶片）需求激增。此外，隨著摩爾定律趨緩，將不同功能的大晶片拆解成多個小晶片（Chiplet），再透過先進封裝技術整合在一起，成為突破單一晶片物理極限的主流方案。這兩大趨勢將持續驅動IC設計產業的成長與創新。
Q：EDA是什麼？在IC設計中扮演什麼角色？
A：EDA是「Electronic Design Automation」（電子設計自動化）的縮寫，指的是用於設計晶片等電子系統的軟體工具。如果說IC設計師是建築師，那麼EDA工具就是建築師使用的CAD軟體、結構分析軟體等。從RTL編寫、功能驗證、邏輯合成到實體設計，IC設計的每一個環節都離不開EDA工具的輔助。可以說，沒有EDA，就沒有現代複雜的IC設計。
結論
總結來說，IC設計是將抽象的功能需求，轉化為具體晶片藍圖的精密過程，是整個半導體產業的價值核心與創新引擎。從本文的介紹中，相信您已對IC設計是什麼、它的工作流程、產業生態與職涯前景有了全面的理解。它不僅是一份挑戰與回報並存的高薪專業，更是驅動AI、5G、電動車等未來科技發展的關鍵力量。了解IC設計，就是掌握了看懂未來科技版圖的鑰匙。🔑
