在追求更高運算效能與客製化需求的時代，您是否常聽到 FPGA（現場可程式化邏輯閘陣列），卻不確定它到底是什麼？許多開發者在專案初期都在 FPGA 與 ASIC 之間猶豫不決，想知道 FPGA是什麼、FPGA應用在哪。這不僅是技術路線的選擇，更關乎產品上市時間與成本效益。本文將帶您深入淺出了解 FPGA 的核心概念、關鍵應用場景，並針對 FPGA ASIC 比較進行完整分析，幫助您做出最明智的晶片選擇。
FPGA是什麼？白話解析核心架構與運作原理
FPGA（Field-Programmable Gate Array），中文稱為「現場可程式化邏輯閘陣列」，你可以把它想像成一塊充滿了大量空白邏輯單元與佈線資源的半導體晶片。它最大的特色在於「現場可程式化」，也就是說，出廠後的 FPGA 晶片並不像 CPU 或 GPU 那樣功能已經固定，而是可以由使用者（工程師）根據自己的需求，透過硬體描述語言（HDL）來定義晶片內部的數位電路邏輯與連接方式，使其變成一個專用的處理器。簡單來說，FPGA 就像一塊高科技的「樂高積木」，你可以隨意組合，打造出你想要的任何數位電路功能。

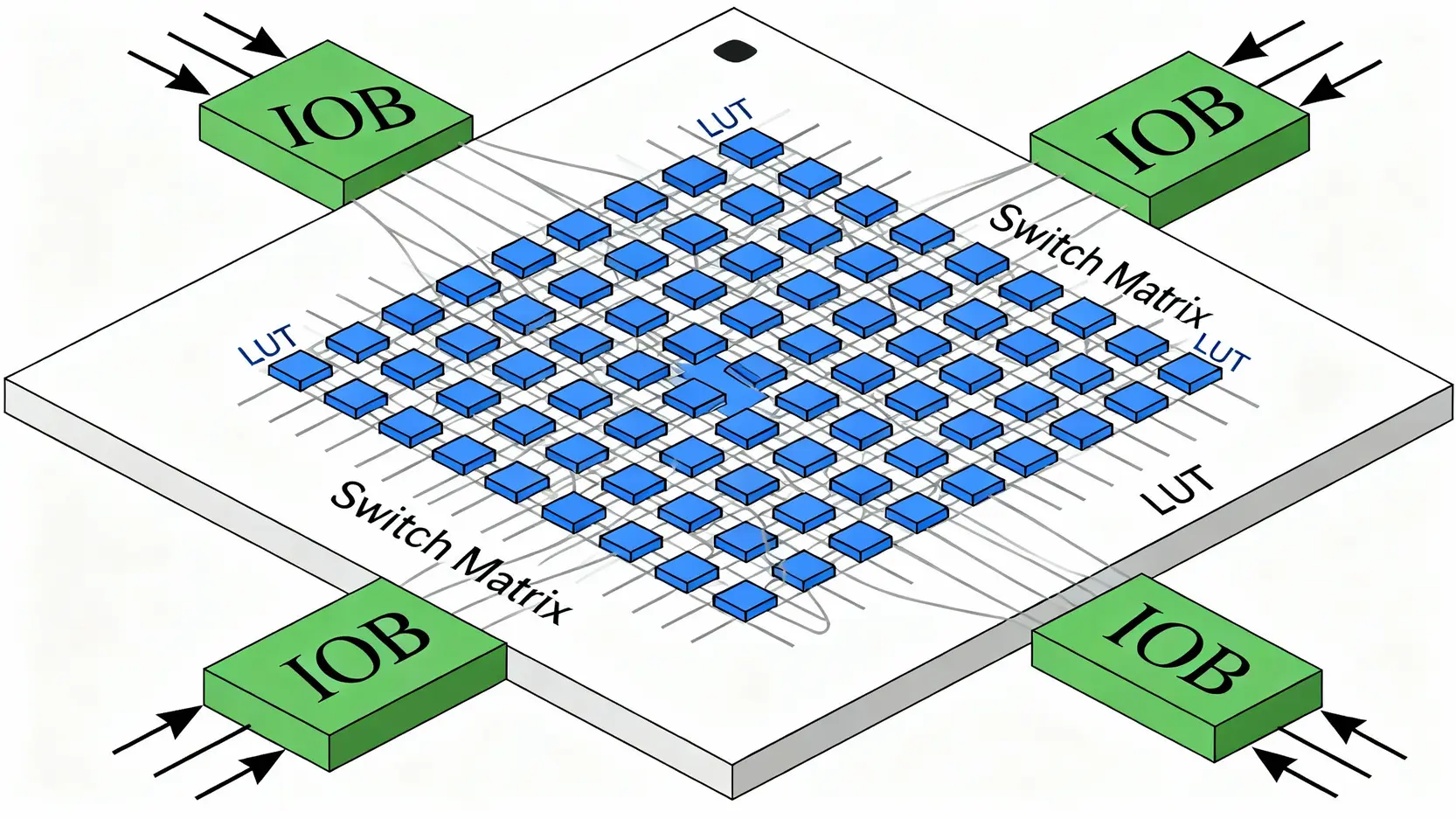

FPGA的三大核心元件：LUT、Switch Matrix 與 IOB
要理解 FPGA 如何運作，得先認識它內部三個最重要的構成部分：
- 可程式化邏輯單元 (LUT – Look-Up Table)： 這是 FPGA 的基本運算單位。LUT 本質上是一個小型的 RAM，你可以把它想像成一個真值表。透過設定 LUT 的內容，就可以讓它實現各種基本的邏輯閘功能（如 AND, OR, NOT 等），進而組合成更複雜的數學或邏輯運算。
- 可程式化繞線資源 (Switch Matrix)： 就像是晶片內部的「交通網絡」。它由大量的金屬導線和可程式化的開關組成，負責將各個 LUT 以及輸出入單元（IOB）連接起來，形成完整的電路。你的設計效能好壞，很大程度上取決於這個佈線的效率。
- 可程式化輸出入單元 (IOB – Input/Output Block)： 這是 FPGA 與外部世界溝通的橋樑。IOB 負責處理晶片與 PCB 板上其他元件（如記憶體、感測器）之間的訊號傳遞，並支援各種不同的電壓與訊號標準。
FPGA如何實現「現場可程式化」？與軟體程式的差異
當我們說「程式化」FPGA 時，這跟在 CPU 上寫軟體程式有本質上的不同。軟體程式是依序執行的指令，而 FPGA 的「程式化」則是對硬體電路結構的「配置」。工程師寫好的硬體描述語言（例如 Verilog 或 VHDL），會透過專門的軟體工具鏈，編譯成一個設定檔（bitstream）。這個設定檔被載入到 FPGA 晶片後，就會像撥動數百萬個微小的開關一樣，設定好所有 LUT 的功能以及 Switch Matrix 的連接路徑，從而「塑造」出一個客製化的硬體電路。這個電路是真正平行的，能夠同時處理大量任務，這也是它在某些應用中效能遠超 CPU 的原因。而且，只要重新載入不同的設定檔，這塊 FPGA 就能立刻變身，執行完全不同的任務，這就是「現場可程式化」的威力所在。

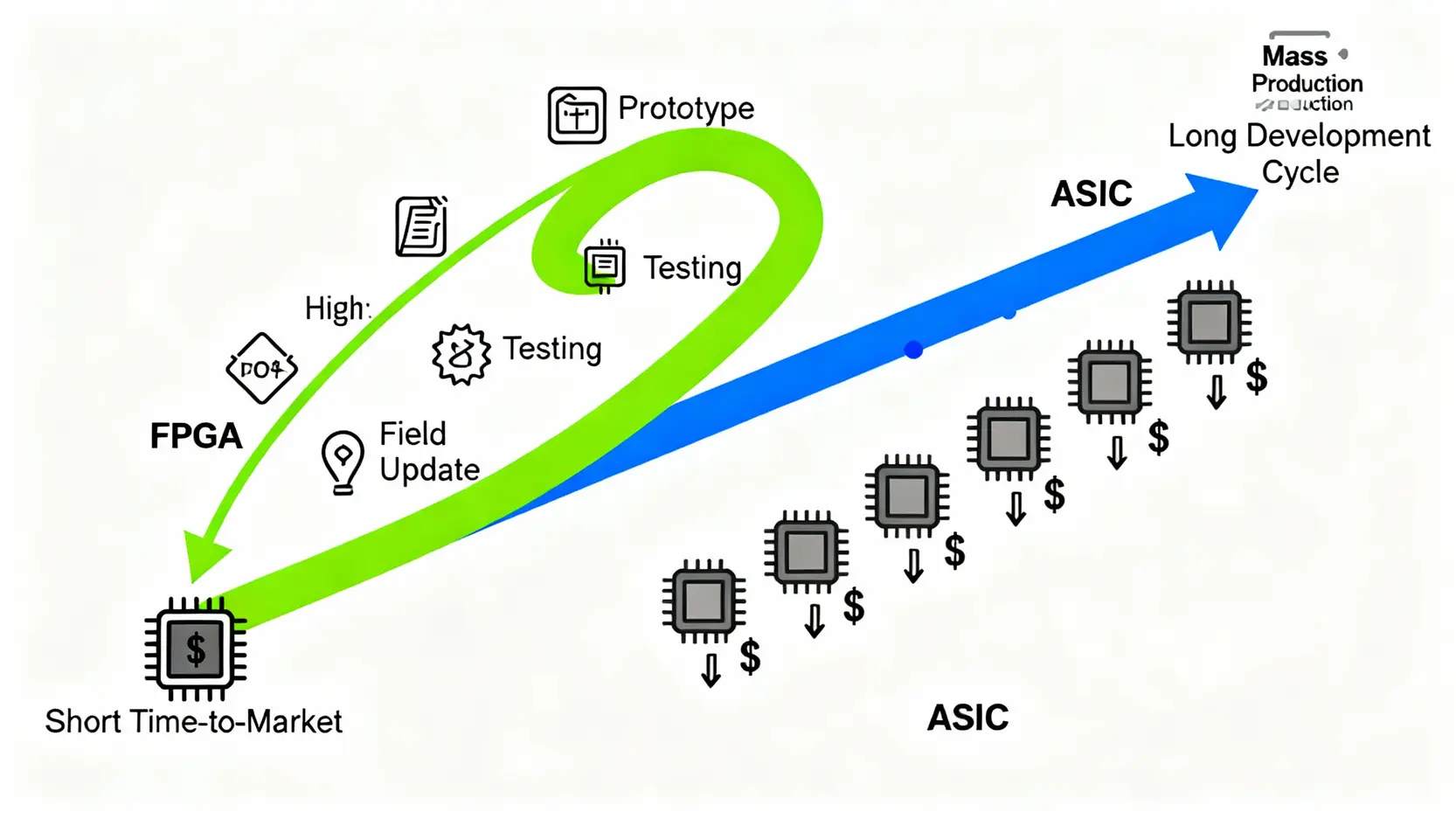

FPGA vs. ASIC 終極比較：我該選擇哪一個？
在晶片設計領域，FPGA 和 ASIC 是最常被拿來比較的兩個選項。ASIC（Application-Specific Integrated Circuit）指的是「特殊應用積體電路」，是一種為特定目的「客製化生產」的晶片，一旦設計製造完成，其功能就永久固定了，無法再修改。這兩者之間的選擇，是所有硬體開發專案的關鍵決策點，直接影響到開發成本、上市時程與最終產品的效能表現。了解 FPGA ASIC 比較的細節至關重要。
一張表格看懂 FPGA 與 ASIC 的關鍵差異
為了讓你更直觀地理解兩者的不同，我們整理了以下比較表：
| 比較項目 | FPGA (現場可程式化邏輯閘陣列) | ASIC (特殊應用積體電路) |
|---|---|---|
| 設計彈性 | 極高，可重複程式化，隨時修改功能 | 極低，功能在製造時已固定，無法更改 |
| 開發時間 | 短（數週至數月） | 長（數月至數年） |
| 前期開發成本 (NRE) | 低（主要為開發工具與人力成本） | 極高（光罩、流片等費用動輒數百萬美元） |
| 單位晶片成本 | 高 | 低（大量生產時） |
| 效能 | 較低（因通用架構有額外延遲） | 極高（針對特定應用優化） |
| 功耗 | 較高 | 極低（電路精簡） |
| 適用場景 | 原型驗證、少量多樣產品、演算法快速迭代的領域 | 大規模量產、對效能/功耗要求極致的產品（如手機晶片） |
選擇 FPGA 的優點：為何它在原型驗證與少量多樣市場中勝出？
FPGA 最大的魅力在於它的「彈性」與「速度」。在產品開發初期，演算法和功能需求可能隨時變更，使用 FPGA 可以讓團隊快速地驗證想法。如果發現設計有誤，只需修改程式碼、重新編譯並載入即可，幾個小時內就能看到結果。這種快速迭代的能力，大大降低了開發風險。相比之下，如果一顆 ASIC 設計有誤，可能意味著數百萬美元的投入付諸流水，整個專案需要重來。因此，在市場需求不明確、技術標準尚未統一，或是產品需求少量多樣（例如客製化的工業設備、國防系統）的場景下，FPGA 幾乎是唯一的選擇。
選擇 ASIC 的優點：追求極致效能與量產成本的最佳方案
當產品功能完全確定，且預期銷量非常大時（例如數百萬到數億顆），ASIC 的優勢就顯現出來了。雖然 ASIC 的前期開發成本（NRE, Non-Recurring Engineering cost）極為高昂，但一旦進入大規模量產，其單位晶片成本會遠低於 FPGA。更重要的是，ASIC 的電路是為單一目標量身打造的，沒有任何多餘的邏輯單元和繞線，因此在運算效能和功耗控制上，都能達到 FPGA 難以企及的水平。這也是為什麼我們在智慧型手機、電腦 CPU 等消費性電子產品中看到的都是 ASIC 晶片。
FPGA 應用領域有哪些？盤點 5 大熱門場景
憑藉其獨特的靈活性和平行處理能力，FPGA 在許多尖端科技領域扮演著不可或缺的角色。尤其是在演算法快速演進、需要客製化硬體加速的場景，FPGA應用更是大放異彩。
應用一：人工智慧 (AI) 與機器學習加速
AI 模型的演算法（特別是神經網路）正在飛速發展。FPGA 可以讓開發者快速實現並部署最新的模型，而無需等待漫長的 ASIC 開發週期。在資料中心的推論（Inference）應用中，FPGA 能夠以極低的延遲處理大量請求，並且可以根據不同的 AI 模型重新配置，提供比 GPU 更具彈性且功耗效益更佳的解決方案。許多雲端服務供應商都採用 FPGA 來加速其 AI 服務。而提到AI，就不能不提到驅動其發展的 AI晶片是什麼，這是整個科技趨勢的核心。
應用二：高效能運算 (HPC) 與資料中心
在科學計算、金融模型分析、基因定序等高效能運算領域，FPGA 被用來加速特定的運算密集型任務。相較於通用 CPU，FPGA 可以將演算法直接硬體化，實現數量級的效能提升。在資料中心，FPGA 也被用來建構「智慧網卡」（SmartNIC），在數據進入伺服器 CPU 之前，預先處理網路流量、儲存協議和安全加密等任務，有效卸載 CPU 的負擔，提升整個資料中心的運作效率。
應用三：5G 通訊與網路基礎設施
5G 通訊協定非常複雜，且標準仍在不斷演進中。電信設備商廣泛使用 FPGA 來開發 5G 基地台和其他網路基礎設施原型。FPGA 的可重新程式化特性，讓設備可以透過遠端更新來支援新的通訊協定或功能，而無需更換昂貴的硬體。此外，在需要低延遲、高吞吐量的訊號處理環節，FPGA 的平行處理能力也遠勝於傳統處理器。
應用四：航太與國防系統
航太與國防領域對產品的可靠性和生命週期要求極高，且產品批量通常不大。FPGA 是這類應用的理想選擇。從雷達訊號處理、加密通訊、飛彈導引系統到衛星上的感測器數據處理，FPGA 都扮演著核心角色。其可重複配置的特性也便於未來對系統進行升級和維護。對於投資者而言，關注這一領域的發展，等同於關注整個半導體產業趨勢的尖端動向。
應用五：工業自動化與物聯網 (IoT)
在智慧工廠中，FPGA 被用於高階的運動控制、機器視覺和即時工業乙太網通訊。它能夠同時、精準地控制多個馬達軸，或是在生產線上高速處理影像數據，實現瑕疵檢測。在物聯網邊緣運算（Edge Computing）裝置中，FPGA 則可以在低功耗的限制下，整合多種感測器介面，並對數據進行即時的預處理和分析。
全面分析 FPGA 的優缺點
綜合來看，FPGA 是一項充滿魅力的技術，但在決定採用前，必須全面理解其優勢與固有的限制。深入了解 FPGA優缺點，才能在專案規劃時做出正確的判斷。
優點：上市時間快、設計彈性高、開發風險低
- 縮短產品上市時間 (Time-to-Market)： 這是 FPGA 最核心的優勢。由於無需像 ASIC 那樣經過漫長的設計、驗證和製造流程，使用 FPGA 可以讓產品在幾個月甚至幾週內就推向市場，搶佔先機。
- 極高的設計彈性： 產品上市後，依然可以透過韌體更新來修復漏洞、增加新功能或提升效能。這種靈活性對於需要不斷演進的產品線來說至關重要。
- 開發風險與前期成本低： FPGA 的開發主要圍繞軟體工具和現成的晶片，無需承擔 ASIC 流片失敗的巨大財務風險。這使得中小型企業和新創公司也能夠進行複雜的晶片設計。
缺點：單位成本較高、功耗較大、效能極限較低
- 單位晶片成本較高： 在相同邏輯規模下，FPGA 晶片的價格通常遠高於大規模量產後的 ASIC。因此，對於銷量巨大的消費性電子產品而言，FPGA 不具備成本效益。
- 功耗較大： FPGA 的通用性架構意味著內部存在大量未被使用的邏輯單元和繞線資源，這些都會產生額外的靜態功耗。其可程式化開關本身也會帶來功耗，因此在對功耗極度敏感的應用（如電池供電設備）中，FPGA 可能不是最佳選擇。
- 效能極限較低： 雖然 FPGA 的平行處理能力強大，但其通用的繞線資源會帶來比 ASIC 更長的訊號延遲，這限制了晶片的最高運作時脈。在追求極致運算速度的應用中，ASIC 依然是王者。想深入了解FPGA的基礎，可以參考 AMD (Xilinx) 的官方介紹。
FPGA 相關常見問題 (FAQ)
Q：FPGA 和 CPLD 有什麼不同？
A：CPLD（Complex Programmable Logic Device）可以看作是 FPGA 的簡化版前身。CPLD 的架構更簡單，邏輯資源較少，延遲固定且可預測，適合實現一些較小規模的控制邏輯或「膠合邏輯」（glue logic）。而 FPGA 的架構則複雜得多，擁有海量的邏輯單元、記憶體和 DSP 等資源，適合實現非常複雜的演算法和系統級晶片（SoC）設計。
Q：學習 FPGA 需要哪些先備知識？
A：要入門 FPGA 開發，通常需要具備以下基礎：
1. 數位邏輯電路：理解組合邏輯、時序邏輯、狀態機等基本概念。
2. 硬體描述語言 (HDL)：至少熟悉 Verilog 或 VHDL 其中一種。
3. 電腦架構：對處理器、記憶體等基本架構有概念會很有幫助。
4. 程式設計基礎：雖然 HDL 不是傳統軟體，但程式設計的邏輯思維是共通的。
Q：主流的 FPGA 晶片廠商有哪些？
A：目前全球 FPGA 市場主要由兩大巨頭主導：
1. AMD (收購 Xilinx)：Xilinx（賽靈思）是 FPGA 的發明者，長期以來都是市場的領導者，產品線非常完整，市佔率最高。
2. Intel (收購 Altera)：Altera（阿爾特拉）是市場的第二大玩家，被 Intel 收購後，致力於將 FPGA 與其 CPU 技術深度整合，在資料中心等領域具有獨特優勢。
除了這兩家之外，還有像 Lattice Semiconductor 和 Microchip (收購 Microsemi) 等廠商，專注於低功耗、小尺寸等利基市場。

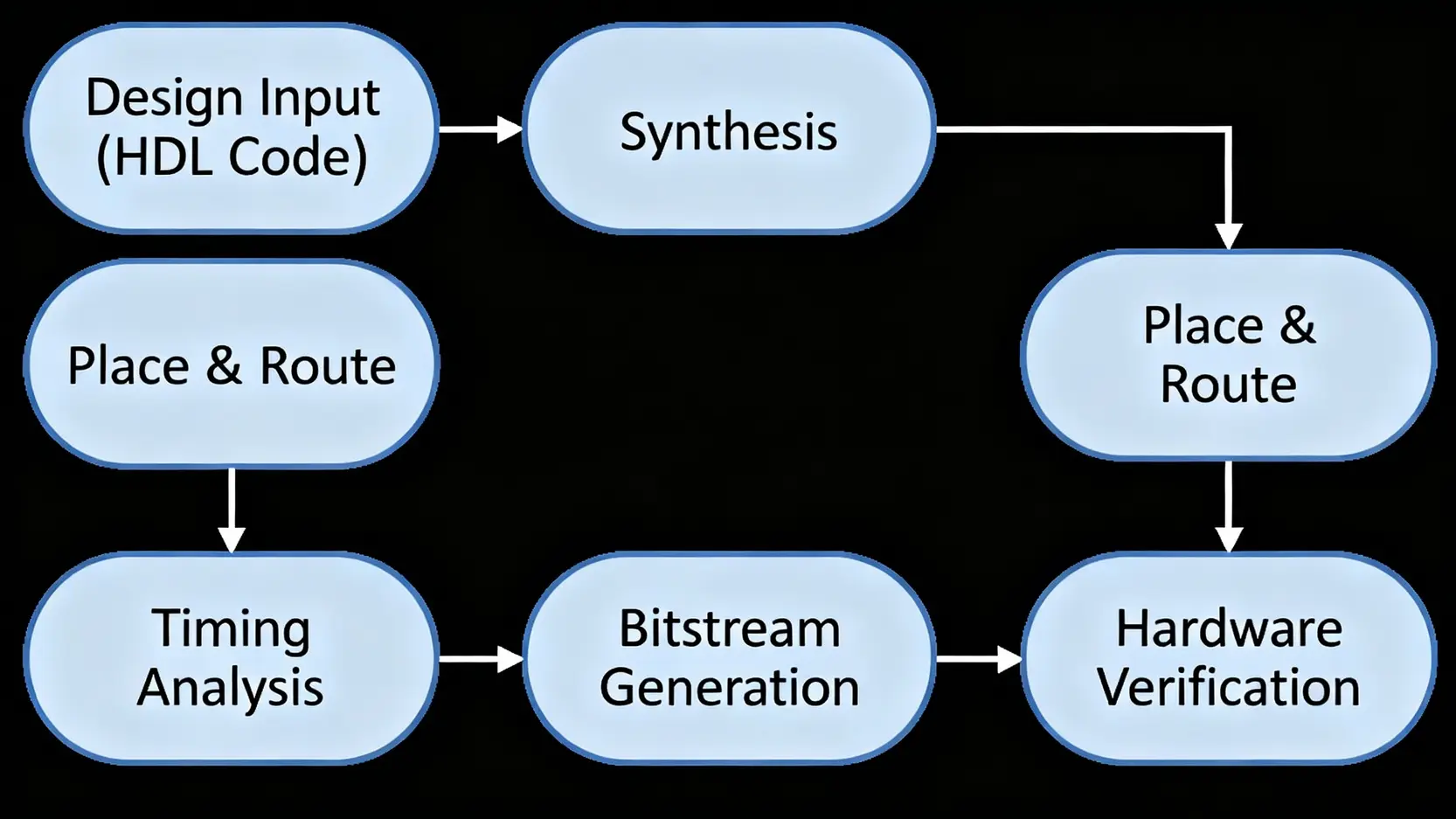

Q：FPGA開發流程是怎麼樣的？
A：一個典型的 FPGA 開發流程大致如下：
1. 設計輸入：使用 HDL (Verilog/VHDL) 撰寫程式碼來描述硬體功能。
2. 綜合 (Synthesis)：開發工具會將 HDL 程式碼轉換成由邏輯閘構成的網表 (netlist)。
3. 佈局與繞線 (Place & Route)：工具會將綜合後的邏輯閘合理地放置到 FPGA 的 LUT 中，並規劃好它們之間的連線路徑。
4. 時序分析：檢查設計是否能在目標時脈速度下穩定運作。
5. 產生設定檔：生成最終的 bitstream 檔案。
6. 下載與驗證：將 bitstream 載入到 FPGA 開發板上，並在真實硬體上進行測試與除錯。
結論
總結來說，FPGA 以其高度靈活性和快速上市的優勢，在原型開發、演算法快速迭代和少量多樣的特定應用領域中，扮演著不可或缺的角色。雖然在量產成本與功耗上不及 ASIC，但其可重新編程的特性使其成為應對快速變化市場的理想選擇。在了解 FPGA 是什麼、其多元的 FPGA應用與內在的優缺點，以及和 ASIC 的明確比較後，相信您已能為您的下一個專案或投資決策，找到最佳的硬體解決方案與評估視角。
