手機、電腦、電動車，我們每天使用的電子產品都離不開一個核心元件——晶片。但你真的了解晶片是什麼嗎？常常聽到的IC、積體電路又跟它有什麼關係？許多人對這些名詞一知半解，更不用說搞懂複雜的晶片種類了。其實，這個驅動科技時代的微小秘密，並沒有想像中那麼難懂。
本文將用最接地氣的方式，帶你從零開始，一次搞懂晶片的定義、它和IC的真實關係，並深入解析4大關鍵晶片種類與其在生活中的應用。掌握這些基礎知識，不僅能讓你更了解科技產品的運作，也能對半導體產業的投資趨勢有更敏銳的洞察。讓我們一起揭開IC是什麼的神秘面紗吧！
晶片、IC、積體電路，到底是什麼關係？
在深入探討晶片種類之前，我們得先釐清一個最根本的問題：大家口中的「晶片」、「IC」、「積體電路」，究竟是不是指同一件事？答案可以說「是，但也不完全是」。讓我們先從定義說起。
從定義說起：積體電路 (IC) 的誕生
積體電路（Integrated Circuit），縮寫就是「IC」。你可以把它想像成一個超級迷你的電子電路板。在IC出現之前，工程師需要將電晶體、電阻、電容等各種電子元件一個個焊接在電路板上，體積龐大且效率低落。而積體電路的發明，就是將數以百萬、甚至數十億計的電子元件，全部縮小並「整合」在一小片矽晶圓上。這項革命性的技術，讓電子產品得以變得更小、更快、更便宜。
晶片 vs. 積體電路：其實是同一件事？兩者如何區分
簡單來說，晶片（Chip）就是積體電路（IC）的實體化、也是一種俗稱。當一整片晶圓（Wafer）經過複雜的製程、蝕刻上密密麻麻的電路圖後，會被切割成一顆顆方形的微小單元，這些被切割下來、含有完整電路結構的小方塊，就是「晶片」。
所以，當我們在討論功能和技術時，用「積體電路」或「IC」比較精確；而當我們指稱那個黑色的、有著金屬接腳的實體零件時，大家更習慣用「晶片」這個詞。在日常溝通或新聞報導中，這兩者基本上是可以通用的。
為什麼晶片是現代科技的心臟？
如果說現代電子設備是一個人的身體，那麼晶片就是它的「大腦」與「心臟」。從訊號處理、數據運算到儲存資料，幾乎所有功能都由晶片驅動。沒有晶片，你的手機無法開機，電腦無法運算，電動車也只是一堆鐵殼。
- 運算能力：晶片內的電晶體數量決定了其運算能力的強弱，這也是「摩爾定律」所描述的現象，即積體電路上可容納的電晶體數目，約每隔兩年便會增加一倍。
- 數據儲存：所有的數位資料，從照片、文件到作業系統，都儲存在記憶體晶片中。
- 功能實現：不同的晶片負責不同的特定功能，如處理圖形、管理電源、無線通訊等，共同協作才能讓一個設備完整運作。
晶片的發展程度，直接決定了一個國家的科技實力與經濟命脈，這也是為何全球各國都如此重視半導體產業鏈投資的原因。
晶片種類大解析：你的電子設備裡有哪些晶片？

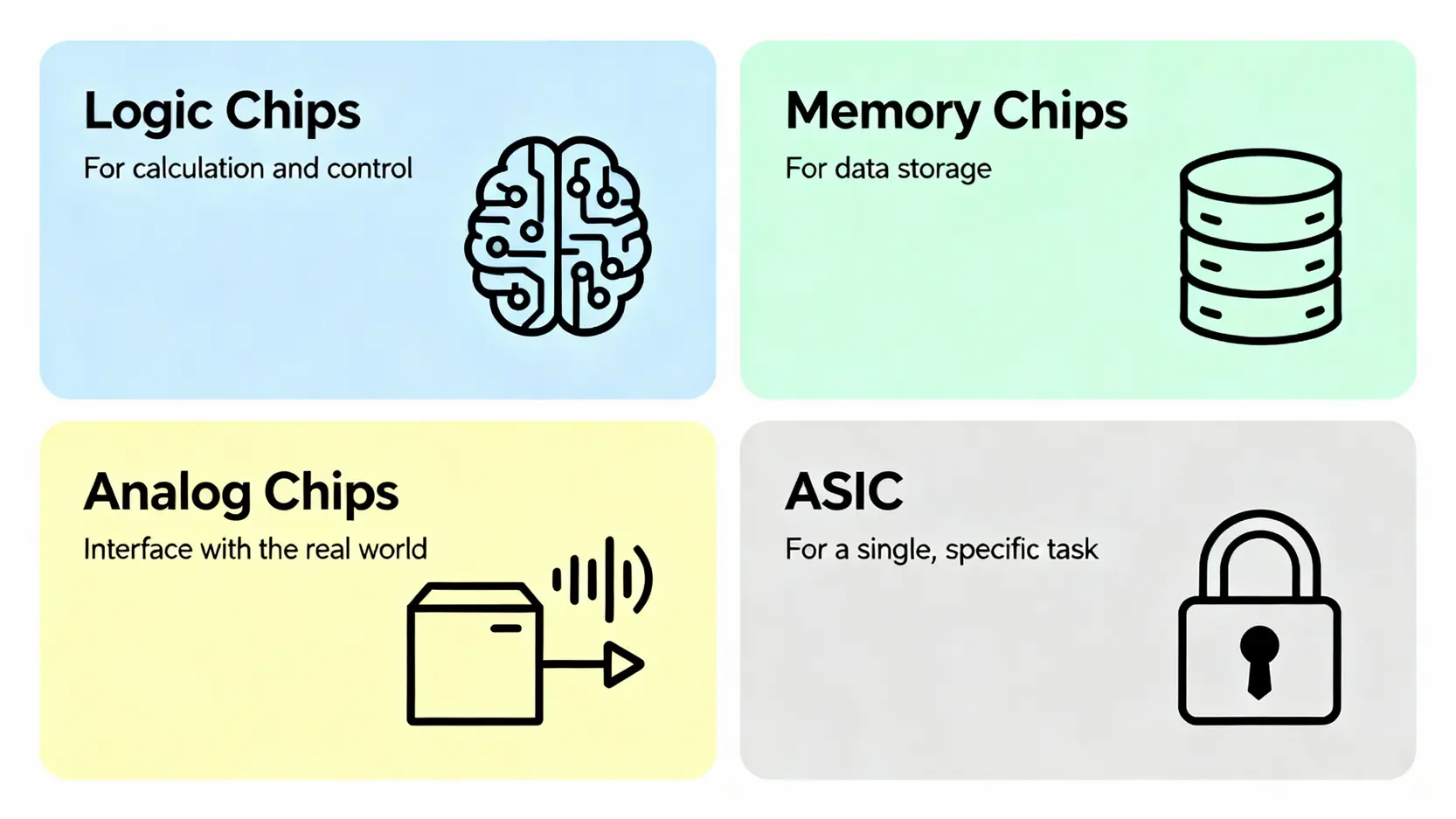

了解晶片的基本定義後，我們來看看市面上常見的晶片種類有哪些。雖然晶片五花八門，但大致可以分為四大類，它們各司其職，共同構成了我們身邊的電子世界。
大腦核心：邏輯晶片 (如 CPU, GPU)
邏輯晶片是負責「思考」和「運算」的晶片，是電子設備的運算中樞。它們處理指令、執行程式，是決定設備性能的關鍵。
- 中央處理器 (CPU)：堪稱電腦的「大腦」，負責處理各種指令和數據。從你點擊滑鼠到開啟應用程式，都由CPU在背後高速運算。Intel 和 AMD 是PC市場的兩大CPU巨頭。
- 圖形處理器 (GPU)：俗稱「顯示卡」，專門處理影像、圖形和複雜的並行運算。最初是為了電玩遊戲的畫面而生，現在則廣泛應用於AI人工智慧、機器學習等需要大量運算的領域。NVIDIA 和 AMD 是GPU市場的領導者。
數據倉庫：記憶體晶片 (如 DRAM, NAND Flash)
記憶體晶片的功能就如同它的名字，專門用來「儲存資料」。它們是電子設備的數據倉庫，負責存放程式和檔案。
- 動態隨機存取記憶體 (DRAM)：就是我們常說的「記憶體」或「RAM」。它的特點是讀寫速度非常快，但斷電後資料就會消失。主要用作CPU處理數據時的暫存區，記憶體越大，電腦同時處理多個任務就越流暢。
- 快閃記憶體 (NAND Flash)：手機的「128G」、「256G」容量，或電腦的固態硬碟（SSD），用的就是NAND Flash。它的特點是斷電後資料依然存在，適合長期儲存檔案和作業系統。
溝通橋樑：類比晶片 (如電源管理IC, 感測器)
我們的現實世界充滿了光線、聲音、溫度等連續性的「類比訊號」，而電子設備內部運作的卻是0和1的「數位訊號」。類比晶片就是負責在這兩者之間進行轉換的橋樑。
- 電源管理IC (PMIC)：負責管理電池的充電、放電及電壓轉換，確保設備穩定運作，是所有電子產品不可或缺的元件。
- 感測器 (Sensor)：手機的相機鏡頭（CMOS影像感測器）、麥克風、陀螺儀等，都屬於類比晶片，負責捕捉現實世界的資訊並轉換成數位訊號供處理器使用。
特定任務專家：特殊應用積體電路 (ASIC)
ASIC（Application-Specific Integrated Circuit）是為「特定目的」而設計的晶片。與CPU這種通用型晶片不同，ASIC只專注於做好一件事，因此效率極高、功耗更低。例如，比特幣礦機裡用來挖礦的晶片、網路交換器裡處理數據封包的晶片，都屬於ASIC。它們為特定應用提供了最佳化的解決方案。
關於晶片的常見問題 (FAQ)
Q：晶片跟半導體有什麼不一樣？
A：半導體（Semiconductor）是一種材料，其導電性介於導體（如銅）和絕緣體（如橡膠）之間，矽（Silicon）是最常見的半導體材料。而晶片，就是用半導體材料（主要是矽）製造出來的積體電路成品。所以可以這麼理解：半導體是「原料」，晶片是「最終產品」。整個從設計、製造到封裝測試晶片的產業，就合稱為「半導體產業」。
Q：為什麼晶片製造這麼困難且重要？
A：晶片製造的困難度在於其極致的精密度。製程需要在比頭髮絲還細數萬倍的尺度上，堆疊數十層甚至上百層的複雜電路，任何微小的瑕疵都可能導致晶片報廢。這需要投入巨額的資金購買曝光機等先進設備，以及長年的技術積累。因為晶片是所有科技產品的基石，掌握了先進的晶片製造技術，就等於掌握了科技發展的制高點，因此它對國家經濟與安全至關重要。
Q：台積電在晶片產業的角色是什麼？
A：台積電（TSMC）是全球最大的「晶圓代工」公司。在半導體產業中，有些公司（如NVIDIA、Apple）只負責設計晶片，但沒有自己的工廠製造，這時它們就會將設計圖交給像台積電這樣的專業代工廠來生產。台積電以其領先全球的先進製程技術聞名，是許多頂尖科技公司最重要的合作夥伴。對許多投資者來說，深入了解台積電股價分析及其在產業中的地位，是佈局科技股的重要功課。
Q：什麼是晶圓（Wafer）？它跟晶片有什麼關係？
A：晶圓（Wafer）是製造晶片的基礎材料，它是一片由高純度矽錠切割而成的薄圓片。整個晶片製造過程，都是在這片圓形的晶圓上進行的。工程師會在晶圓上透過微影、蝕刻、沉積等數百道工序，一次性製造出數百甚至數千個相同的晶片電路。完成後，再將這片佈滿電路的晶圓切割成一顆顆獨立的方形晶片，最後進行封裝測試，才成為我們看到的樣子。
結論
總結來說，晶片是什麼？它就是積體電路 (IC) 的俗稱，是將海量電子元件微縮到一小片矽基板上的高科技結晶。從扮演大腦角色的CPU、GPU，到負責儲存的記憶體晶片，再到連接現實與數位世界的類比晶片，各式各樣的晶片種類構成了現代科技的骨架與靈魂。理解這些基礎知識，不僅能幫助我們看懂科技新聞背後的門道，更能讓我們在面對相關投資機會時，具備更清晰的判斷力。這個微小的巨人，將繼續驅動著我們的未來生活向前邁進。
