正為複雜的流體力學問題所困擾嗎？COMSOL Multiphysics 的強大功能讓人趨之若鶩，但其看似陡峭的學習曲線，尤其是 COMSOL CFD 模組的應用，卻讓許多新手望而卻步。別擔心，這份完整的 COMSOL Multiphysics 教學就是為你準備的。本篇指南將從 COMSOL CFD 模組的核心概念出發，帶你一步步完成首次的 COMSOL 流體力學模擬，無論你是進行學術研究的碩博士生，還是業界的工程師，都能在此找到清晰的實戰路徑，輕鬆駕馭這款強大的模擬工具。
什麼是 COMSOL CFD 模組？為何是工程師的必學工具？
在深入探討 COMSOL 流體力學模擬之前，必須先理解其核心——CFD 模組。CFD，全名為計算流體力學（Computational Fluid Dynamics），是一種利用數值方法在電腦上模擬流體（如氣體、液體）運動、熱傳導及相關物理現象的技術。而 COMSOL CFD 模組則是 COMSOL Multiphysics 軟體中專為此目的設計的強大套件。
它之所以廣受工程師與研究人員的青睞，主要有三大原因：
- 高度整合的多物理量耦合能力： COMSOL 的最大特色在於能輕易地將流體力學與其他物理現象（如熱傳、結構力學、電磁學）結合，模擬真實世界中複雜的交互作用。
- 直觀的使用者介面： 相較於其他傳統的 CFD 軟體，COMSOL 提供了一個邏輯清晰且視覺化的操作環境，大幅降低了新手的入門門檻。
- 靈活的客製化功能： 使用者可以自由地修改內建方程式，或透過 App 開發器建立專屬的模擬應用程式，滿足特定的分析需求。

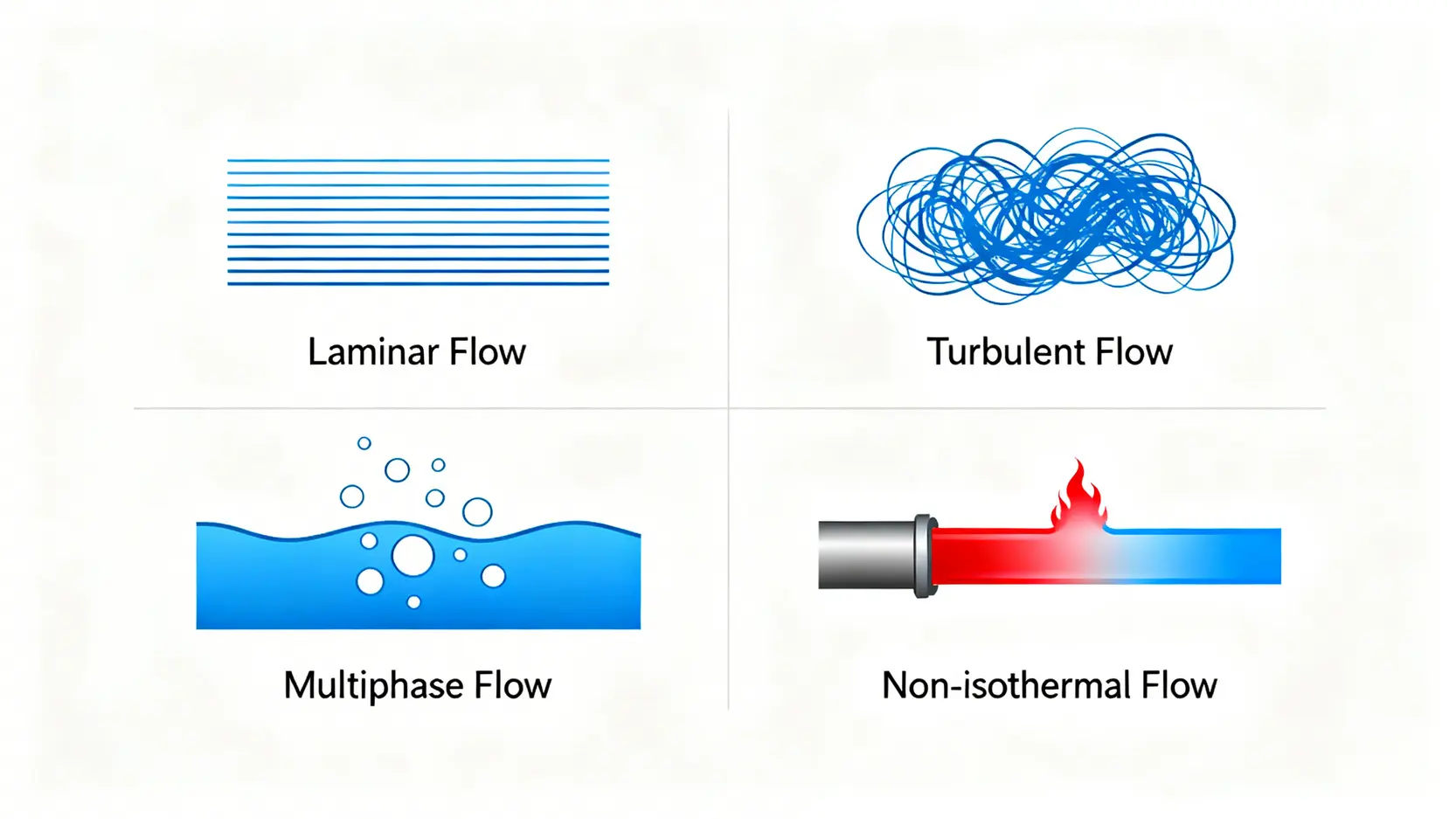

CFD 模組的核心功能：從層流、紊流到多相流
COMSOL CFD 模組的功能極為全面，能夠處理各種複雜的流動狀態。基本上，你可以將它想像成一個功能齊全的虛擬實驗室，涵蓋了從基礎到進階的各種流體分析需求：
- 💧 層流與紊流（Laminar and Turbulent Flow）： 這是最基本的流動形式。無論是低速、平穩的層流，還是高速、混亂的紊流，COMSOL 都提供了多種數學模型（如 k-ε、k-ω 模型）供使用者選擇，以精確捕捉不同流態的特性。
- 💨 多相流（Multiphase Flow）： 當模擬中涉及兩種或以上的流體（如氣泡在水中的運動、油水混合），就需要用到多相流模型。CFD 模組支援分離相、分散相等多種模型，能夠處理從沸騰、凝結到液滴形成的各種複雜現象。
- 🔥 非等溫流與熱傳（Non-isothermal Flow and Heat Transfer）： 在許多工程應用中，流體的流動與溫度變化是密不可分的。COMSOL 可以輕易地耦合流體流動與熱傳導、對流和輻射，是進行電子散熱、熱交換器設計分析的利器。
- ⚛️ 反應流（Reacting Flow）： 若流體在流動過程中還伴隨著化學反應（如燃燒、化學反應器設計），CFD 模組也能夠處理，協助工程師優化反應效率與產物分佈。
簡單來說，從水龍頭流出的水，到飛機翅膀周圍的空氣動力，再到化工廠反應器內的化學變化，COMSOL CFD 模組都有能力進行精確的模擬分析。
COMSOL vs. Ansys Fluent：流體力學模擬軟體該怎麼選？
在選擇 CFD 軟體時，Ansys Fluent 是另一個經常被拿來與 COMSOL 比較的巨頭。兩者都是頂尖的工具，但設計哲學與適用情境有所不同，就像是選擇蘋果或是安卓手機，各有千秋。對於新手來說，理解它們的差異至關重要。Ansys Fluent 教學是許多人的入門選擇，但 COMSOL 提供了不同的優勢。
| 比較項目 | COMSOL Multiphysics | Ansys Fluent |
|---|---|---|
| 核心優勢 | 多物理量耦合能力極強，介面直觀，適合需要同時考慮多種物理場的複雜問題。 | 在純流體力學領域歷史悠久，擁有極為成熟的求解器與豐富的紊流模型，計算效率高。 |
| 學習曲線 | 相對平緩，邏輯架構清晰，對新手較友善。 | 較為陡峭，介面與設定選項專業且複雜，需要較長的學習時間。 |
| 網格劃分 | 內建的網格工具靈活，但對於極複雜的幾何，可能需要較多手動調整。 | 擁有強大的獨立網格劃分工具 (Ansys Meshing)，在處理複雜 геометри上非常出色。 |
| 適用情境 | 微流體、電化學、結構-流體耦合、聲學-流體耦合等跨領域研究。 | 航空航太、汽車空氣動力學、渦輪機械等對流體計算精度和效率要求極高的傳統 CFD 領域。 |
| 一句話總結 | 「跨領域整合大師」，適合需要解決非典型、多物理問題的創新者。 | 「純流體專家」，在傳統流體力學的深度與廣度上無可匹敵。 |
選擇建議： 如果你的研究或工作核心是「多物理量」的交互作用，例如電池的熱管理（電化學＋熱傳＋流體），那麼 COMSOL 無疑是首選。如果你的任務是高度專注於流體本身的空氣動力學或流體機械，Ansys Fluent 的深厚功力可能會更具優勢。

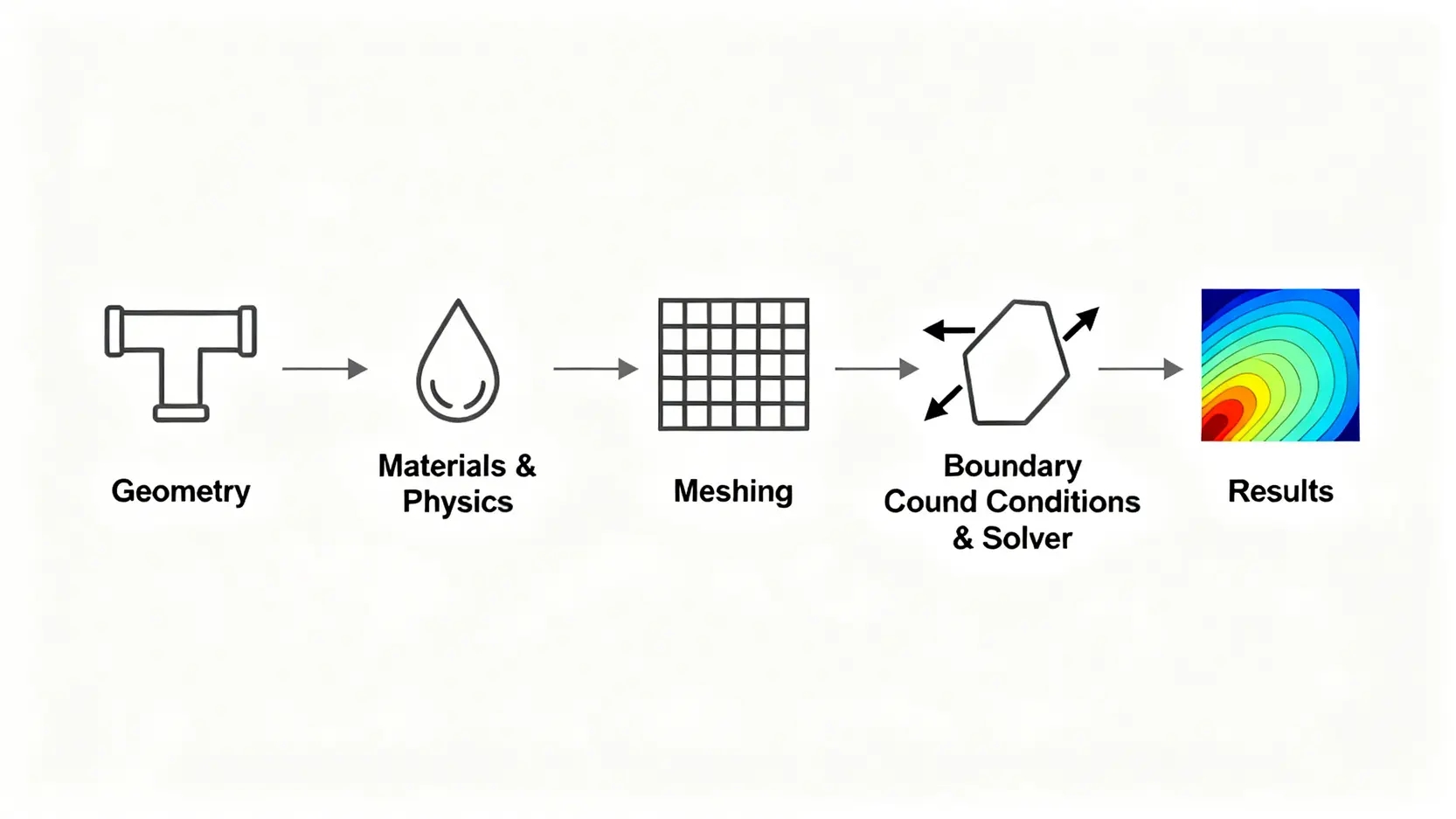

COMSOL 流體力學模擬：新手入門教學 5 步驟
理論說完了，接下來進入實戰環節！這裡將引導你完成一個基礎的 COMSOL 流體力學模擬。讓我們以一個常見的「T 型管冷熱流體混合」為例，這個案例包含了流體流動與熱傳遞，能很好地展示 COMSOL 的操作流程。
步驟一：模型建立與幾何設定
打開 COMSOL，第一步是選擇模型精靈（Model Wizard）。
- 選擇空間維度： 根據你的問題，選擇 3D、2D 軸對稱或 2D。為了快速上手，我們選擇「2D」。
- 選擇物理場： 在物理場選擇介面，找到「流體流動」 > 「非等溫流」，然後選擇「層流 (Laminar Flow)」。點擊「新增」，COMSOL 會自動幫你加入「熱傳」與「流體流動」兩個物理場，並設定好耦合。
- 選擇研究類型： 選擇「穩態 (Stationary)」，這表示我們關心的是系統達到穩定平衡後的狀態。
- 繪製幾何： 進入工作介面後，在「幾何 (Geometry)」節點上按右鍵，使用內建的繪圖工具（如矩形、多邊形）畫出一個 T 型管的二維剖面。設定好尺寸單位（例如 mm 或 cm）。
步驟二：選擇物理場（Physics）與定義材料
幾何完成後，就要賦予它物理意義。
- 定義材料： 在「材料 (Materials)」節點上按右鍵，選擇「新增材料」。COMSOL 內建了豐富的材料庫，我們可以直接搜尋「Water (水)」並將其指定給我們繪製的 T 型管區域。材料的密度、黏度、熱導率等參數會自動載入。
- 設定流體屬性： 在「層流」物理場節點下，檢查流體屬性是否已連結到我們定義的水。通常 COMSOL 會自動完成這一步。
步驟三：網格（Meshing）劃分技巧與最佳化
網格是將連續的幾何體離散化，變成一個個微小單元，電腦才能進行計算。網格的品質直接影響計算的準確性與收斂性。
- 自動劃分： 對於初學者，可以直接在「網格 (Mesh)」節點上點擊「全部建構 (Build All)」。COMSOL 會根據物理場的特性自動生成一套合理的網格。
- 網格細化： 在流速或溫度變化劇烈的區域（如 T 型管交會處、管壁附近），網格需要更密集才能捕捉細節。可以右鍵點擊「網格」，選擇「細化 (Refine)」，對特定邊界或區域進行加密。一個好的CFD 網格品質是模擬成功的關鍵。
- 檢查品質： 劃分完成後，可以查看「統計 (Statistics)」視窗，檢查網格的最小單元品質。品質太差（過於扭曲的單元）會導致計算錯誤。
步驟四：設定邊界條件與求解器（Solver）
這一步是告訴 COMSOL 模擬的具體情境，例如流體從哪裡進、從哪裡出，溫度是多少。
- 入口（Inlet）： 在「層流」物理場下，右鍵新增「入口」。選擇 T 型管的兩個入口邊界。假設一個入口設定為流速 0.1 m/s，另一個設定為 0.2 m/s。
- 出口（Outlet）： 新增「出口」，選擇 T 型管的出口邊界，設定壓力為 0 Pa（表示與大氣相通）。
- 溫度設定： 在「熱傳」物理場下，為兩個入口分別設定溫度，例如一個入口是 20°C，另一個是 80°C。
- 壁條件： 剩下的管壁邊界，COMSOL 預設為「無滑移 (No-slip)」牆面，這在大多數情況下是正確的。
- 求解器設定： 對於這個案例，COMSOL 自動產生的預設求解器設定通常已足夠，可以直接進行下一步。
步驟五：結果後處理與數據視覺化分析
所有設定完成後，點擊「研究 (Study)」 > 「計算 (Compute)」。等待計算完成後，COMSOL 會自動生成一系列結果圖。
- 速度分佈圖： 在「結果 (Results)」中，你會看到一個速度量值的分佈圖。可以清楚地看到流體在 T 型管交會處的混合與加速情況。
- 溫度分佈圖： 同樣地，也會有溫度分佈圖，展示了高溫與低溫流體混合後的溫度變化。
- 新增繪圖： 你可以右鍵點擊「結果」新增更多視覺化方式，例如：
- 流線圖 (Streamline)： 用於顯示流體的流動路徑。
- 箭頭圖 (Arrow Plot)： 以箭頭表示特定位置的速度向量。
- 一維剖面圖 (1D Plot Group)： 在特定切線上提取數據，例如出口的溫度分佈曲線。
透過以上五個步驟，你就完成了第一個 COMSOL 流體力學模擬。這個流程雖然看似簡單，但已經涵蓋了所有 CFD 分析的核心環節。
COMSOL CFD 常見問題 (FAQ)
Q：COMSOL CFD 對電腦硬體要求高嗎？
A：這取決於模型的複雜度。對於簡單的 2D 模型或小型的 3D 模型，一般的桌上型電腦或筆記型電腦（建議至少 16GB RAM）即可應付。但若要處理大規模、高精度的 3D 紊流或多相流模擬，就需要配備更多 RAM（32GB 或以上）和高性能多核心 CPU 的工作站，才能縮短計算時間。
Q：學習 COMSOL Multiphysics 需要程式基礎嗎？
A：對於大部分標準應用，完全不需要。COMSOL 的圖形化介面讓使用者可以透過點擊和設定來完成整個模擬流程。但如果你需要進行高度客製化的研究，例如修改底層的物理方程式或開發自動化流程，那麼了解一些程式邏輯（如 MATLAB Script 或 COMSOL 的 Application Builder）將會非常有幫助。
Q：我可以用 COMSOL 模擬哪些特殊的流體問題？
A：這正是 COMSOL 的強項所在。除了標準的 CFD 問題，你可以模擬許多獨特的「多物理量」流體現象，例如：電場影響下的流體（電滲流）、聲波與流體的交互作用（聲-流耦合）、多孔介質中的流動（如過濾器、土壤水滲透）、以及伴隨結構變形的流體（流固耦合，FSI）。
Q：COMSOL 模擬的結果不收斂怎麼辦？
A：這是一個非常常見的問題。造成不收斂的原因有很多，可以從以下幾點排查：1. 網格品質不佳： 檢查是否有品質過低的網格單元，並在關鍵區域進行細化。2. 邊界條件設定錯誤： 檢查入口、出口等條件是否符合物理現實，是否有矛盾之處。3. 物理模型選擇不當： 例如用層流模型去解一個明顯是紊流的問題。4. 求解器設定： 可以嘗試調整求解器的收斂容差，或改用更穩健的求解器演算法。
Q：有哪些推薦的 COMSOL 學習資源？
A：除了本篇教學，有幾個極佳的學習管道。首先是 COMSOL 官方網站，上面有大量的教學案例庫（Application Gallery）和部落格文章。其次，許多大學的工程學院網站也會分享教學講義。最後，影音平台如 YouTube 上也有許多國內外的專家分享操作影片，是視覺化學習的好幫手。
結論
總結來說，掌握 COMSOL CFD 是解決當今複雜工程與科學問題的一大利器。它不僅是一個強大的流體模擬工具，更是一個能夠連接不同物理世界的橋樑。本文從 COMSOL CFD 模組的核心功能、與 Ansys Fluent 的比較，到一個完整的五步驟 COMSOL 流體力學模擬教學，希望能幫助你從零到一，跨出最關鍵的第一步。雖然初次接觸時可能會覺得有些複雜，但只要跟隨本篇指南的步驟耐心操作，你會發現模擬的世界遠比想像中更加有趣。現在就開啟你的 COMSOL Multiphysics，開始你的多物理量耦合模擬之旅吧！
