在計算流體力學（CFD）的領域中，分析結果的準確性高達80%取決於前處理的網格品質。然而，許多工程師在最關鍵的「CFD網格生成」階段就耗費大量時間與精力，不僅經常面臨生成失敗的窘境，更在選擇如 ICEM CFD 或 HyperMesh 這類專業工具時感到困惑。這份全面的 ICEM CFD教學 與 HyperMesh CFD前處理 指南，將帶你從核心觀念到實戰操作，深入剖析這兩大主流軟體的技術細節與應用技巧，讓你一次掌握高效生成高品質網格的秘訣，徹底擺脫前處理的困境。無論你的目標是提升模擬準確度還是加速研發流程，這篇文章都是你的必備參考。
為什麼高品質的CFD網格是成功模擬的關鍵？
在進行任何CFD分析之前，我們必須將複雜的物理模型離散化，也就是切分成數百萬甚至數億個微小的計算單元（cell），這些單元的集合就是「網格」(Mesh)。網格的品質直接決定了數值求解的穩定性、收斂速度與最終結果的精準度。一個劣質的網格可能導致計算發散，或得到與實際物理現象完全不符的錯誤結果，浪費大量的時間與計算資源。因此，掌握生成高品質網格的技術，是每位CFD工程師的首要任務。
網格品質如何影響計算收斂性與準確度
網格品質的評估指標主要有幾個，它們共同影響著求解器的表現：
- 歪斜度 (Skewness)：衡量網格單元與其理想形狀（如正三角形、正四面體）的偏離程度。過高的歪斜度會嚴重影響計算的準確性，甚至導致負體積錯誤而使計算中斷。一般來說，CFD分析中網格的平均歪斜度應控制在0.5以下。
- 長寬比 (Aspect Ratio)：指網格單元最長邊與最短邊的比值。在特定區域（如邊界層）需要高長寬比的網格來捕捉流場梯度，但在等向性流動區域，過大的長寬比會降低求解精度。
- 正交品質 (Orthogonal Quality)：評估網格單元的面與面中心向量之間的夾角。品質越接近1代表越正交，計算通量時的誤差越小，收斂性也越好。這是衡量網格品質最關鍵的指標之一。
一個高品質的網格，意味著這些指標都在合理的範圍內，能夠讓求解器穩定地迭代，並準確捕捉流體的細微變化，如渦流、壓力梯度等，最終得出可靠的模擬結果。
結構化 vs. 非結構化網格的選擇時機與優劣分析
在CFD網格生成中，主要有兩大類型：結構化網格與非結構化網格，它們各有適用的場景。
結構化網格 (Structured Mesh)：
- ✅ 優點：由六面體（Hexahedron）單元組成，拓撲關係規則，數據儲存和搜尋效率高。網格線互相正交，能以最少的網格數量達到最高的計算精度，特別適合空氣動力學、渦輪機械等需要精確捕捉邊界層的應用。
- ❌ 缺點：對幾何外形要求高，生成過程複雜且耗時，需要大量手動操作，不易實現全自動化。對於極其複雜的幾何模型，生成純六面體網格幾乎是不可能的任務。
非結構化網格 (Unstructured Mesh)：
- ✅ 優點：主要由四面體（Tetrahedron）或多面體（Polyhedron）單元組成，能夠良好地適應任何複雜的幾何外形。網格生成過程自動化程度高，速度快，能大幅縮短前處理時間。
- ❌ 缺點：在相同網格數量下，計算精度通常低於結構化網格。為了準確模擬，往往需要生成更多的網格，導致計算成本增加。
總結來說，當模型相對規整且追求極致的計算精度時，優先選擇結構化網格；而當模型外型極度複雜、專案時程緊迫時，非結構化網格則是更有效率的選擇。
主流CFD前處理軟體比較：ICEM CFD vs. HyperMesh
市面上有許多CFD前處理軟體，其中 Ansys ICEM CFD 和 Altair HyperMesh 是最廣泛被使用的兩大巨頭。它們雖然都能完成CFD網格生成，但設計哲學與強項卻大不相同，了解其差異是選擇正確工具的第一步。
ICEM CFD：強大的六面體網格(Hexa Mesh)建構專家
ICEM CFD 長期以來被譽為「六面體網格劃分之王」。它的核心在於其獨特的 Blocking（區塊） 方法論。透過手動建立與幾何形狀拓撲對應的區塊，工程師可以對網格的走向、密度和品質進行像素級的精準控制。這種方法雖然學習曲線較陡峭，但一旦掌握，便能針對複雜模型生成高品質的全六面體結構化網格，這是許多自動化軟體難以企及的。特別是在葉片、流道、閥體等應用中，ICEM CFD 的 O-Grid 功能更能完美生成貼合壁面的邊界層網格。
HyperMesh：高效的複雜幾何清理與自動化網格流程
相較於ICEM CFD的專精，HyperMesh 則像一把功能強大的「瑞士軍刀」。它最強大的地方在於其無與倫比的幾何處理能力。從不同CAD軟體轉入的模型往往帶有破面、縫隙、重疊等問題，HyperMesh 提供了強效的自動與手動修復工具，能快速將「髒幾何」整理乾淨，為後續的網格生成打下良好基礎。在網格生成方面，HyperMesh 的自動化流程非常出色，能快速生成高品質的四面體或殼網格，並透過其邊界層生成工具，在壁面附近生成稜柱形網格，兼顧了效率與精度。
【功能比較表】ICEM CFD與HyperMesh在適用場景、學習曲線上的差異
| 比較項目 | Ansys ICEM CFD | Altair HyperMesh |
|---|---|---|
| 核心強項 | 高品質六面體網格 (Hexa Mesh) 生成與控制 | 複雜幾何清理、自動化網格流程、通用性強 |
| 主要技術 | Blocking (區塊拓撲) 方法論 | 強大的CAD接口與幾何修復、自動化網格演算法 |
| 最佳適用場景 | 渦輪機械、內流道、空氣動力學等需高精度邊界層模擬的領域 | 汽車、電子散熱、生物力學等幾何極度複雜的應用 |
| 學習曲線 | 陡峭，需要深入理解Blocking概念，耗時較長 | 中等，介面較現代化，自動化功能多，上手相對較快 |
| 自動化程度 | 較低，強調手動精準控制 | 非常高，支援腳本與客製化流程，適合批次處理 |
ICEM CFD教學：六面體網格(Hexa Mesh)實戰指南
要精通 ICEM CFD，關鍵在於理解其靈魂——「Blocking」策略。這個過程就像是為你的幾何模型量身打造一個網格框架，框架的品質決定了最終網格的品質。
核心概念：Blocking策略與O-Grid應用技巧

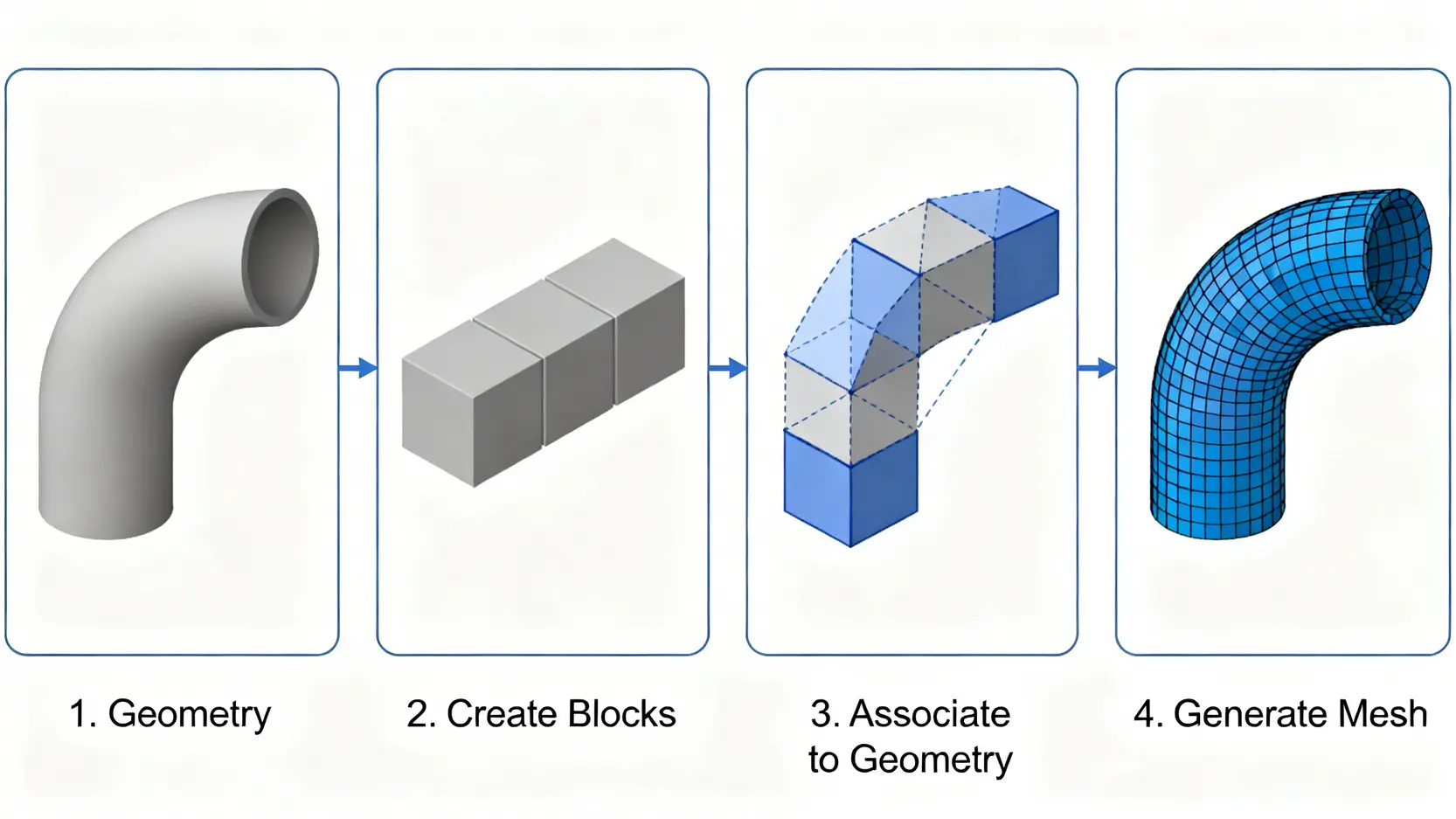

Blocking 策略：其核心思想是「先拓撲，後幾何」。我們不是直接在幾何上生成網格，而是先創建一個或多個簡單的立方體區塊（Block），然後透過切割、合併、移動節點等方式，使這些區塊的拓撲結構與你的目標幾何完全一致。最後，將區塊的點、線、面對應到幾何的點、線、面上，網格就會依照區塊的結構生成。這種方法給予使用者極大的自由度去控制網格流向與分佈。
O-Grid 應用技巧：當處理圓形或管狀結構時，直接使用矩形區塊會導致中心區域網格品質極差（出現高歪斜度的三角形）。O-Grid 技術允許你在一個區塊內部再創建一個環狀的拓撲結構，就像洋蔥一樣，網格會從中心向外輻射，完美貼合圓形邊界，同時確保網格的正交性。這對於模擬管內流動或繞流問題至關重要。
步驟教學：從幾何導入、拓撲設定到網格生成
- 幾何導入與修復：將CAD模型導入ICEM CFD。首先利用「Geometry」工具檢查並修復任何可能的破面或斷線，確保幾何的封閉性與完整性。
- 創建初始區塊：在「Blocking」頁籤下，根據模型的整體包圍框創建一個初始的3D Bounding Box。
- 切割與關聯 (Split & Associate)：這是最核心的步驟。使用「Split Block」工具，依據幾何的重要特徵線（如孔洞、凸台）對區塊進行切割，使其拓撲與幾何匹配。然後，使用「Associate」功能將區塊的頂點、邊、面分別關聯到幾何對應的點、曲線、面上。
- 應用O-Grid：選中需要處理的圓柱形或球形區域的區塊，使用「Split Block -> Ogrid Block」功能創建O型網格結構。
- 設定網格參數：在「Pre-Mesh Params」中設定邊上的網格節點數、網格分布律（例如，兩端加密的Bi-Geometric律）。這是控制網格密度的關鍵。
- 生成與檢查網格：點擊「Pre-Mesh」生成網格預覽。使用「Quality Histograms」工具檢查網格的歪斜度、長寬比等品質指標，對不佳的區域進行局部調整，直到滿意為止，最後再輸出網格檔案。
HyperMesh CFD前處理教學：從模型清理到網格生成
HyperMesh 的強項在於應對那些來自真實世界、充滿瑕疵的複雜CAD模型。它的工作流程更側重於快速修復幾何，並利用高效的演算法自動生成網格。
步驟教學一：常見幾何錯誤的自動與手動修復技巧
當你拿到一個複雜的組合件模型時，首要任務不是劃分網格，而是「清理戰場」。
- 自動修復：導入模型後，進入「Geometry」頁籤，使用「Autocleanup」功能。設定一個容差值，HyperMesh 會自動修復小於此容差的縫隙、移除多餘的邊、合併重複的曲面。這能解決80%以上的常見幾何問題。
- 手動修復：對於自動修復無法處理的較大缺陷，例如缺失曲面或交叉曲面，可以使用「Surface Edit」中的工具。例如，用「Ruled」或「Spline/Filler」功能創建缺失的曲面；用「Trim with Surfaces/Plane」來處理相互干涉的實體。
步驟教學二：邊界層(Boundary Layer)與體網格(Volume Mesh)生成方法

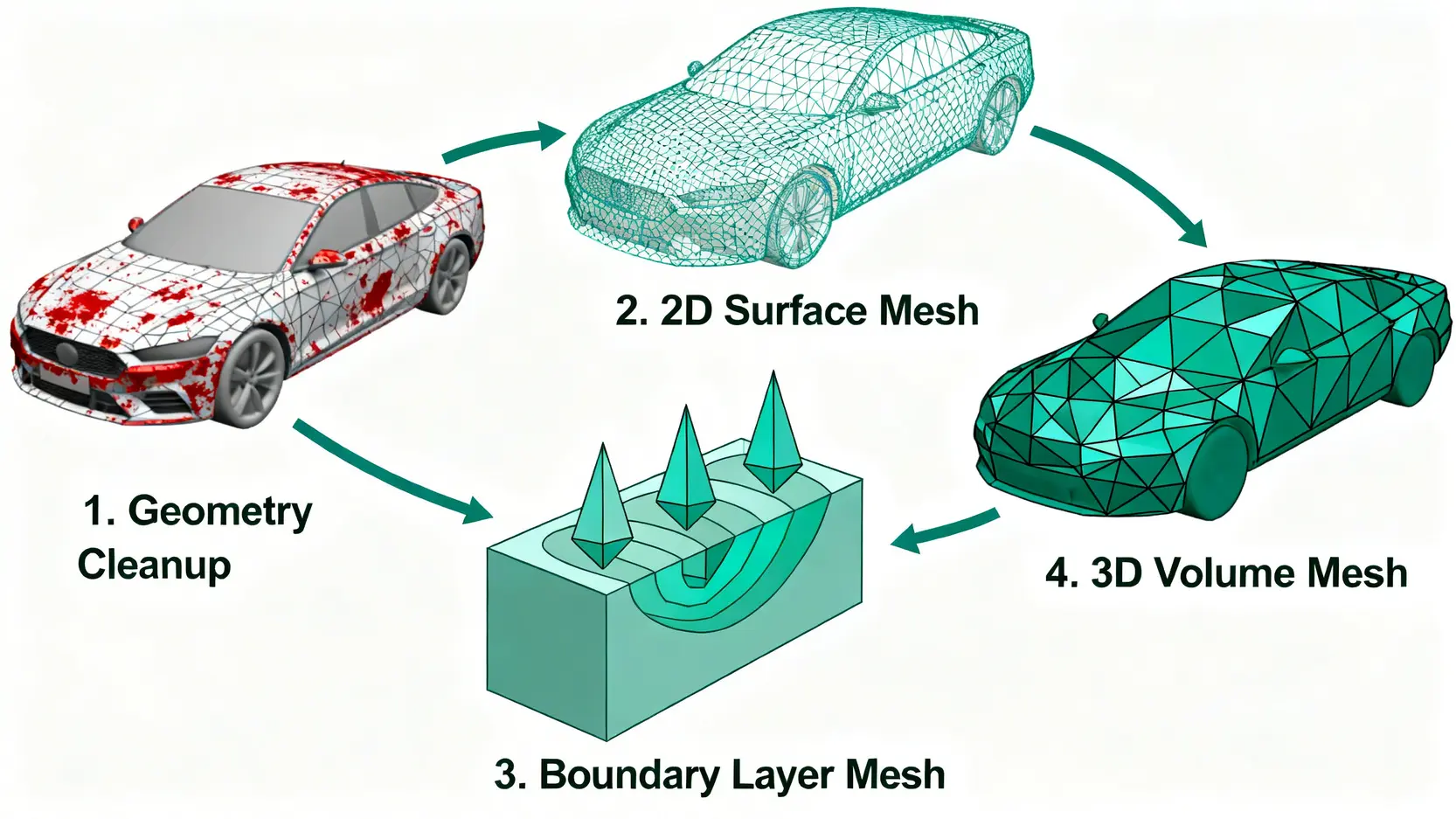

在HyperMesh中，CFD網格生成通常遵循「由面到體」的思路：
- 2D面網格生成：幾何清理完畢後，進入「2D」頁籤，使用「Automesh」在模型的所有外表面上生成一層高品質的2D殼網格（通常是三角形網格）。你可以控制網格的尺寸、曲率捕捉等參數。
- 網格品質檢查：使用「Check Elements」(F10) 工具檢查2D網格的長寬比、歪斜度等，並使用「Quality Index」中的工具進行局部優化，例如拖動節點、重新劃分等。
- 邊界層網格生成：這是CFD的關鍵。進入「CFD」頁籤，選擇「Boundary Layer」功能。選定要生成邊界層的壁面，設定第一層網格高度、層數與增長率。HyperMesh會從2D面網格向內或向外「擠出」數層稜柱形(Prism)網格。
- 3D體網格生成：最後，進入「3D」頁籤，選擇「Tetra Mesh」。選定所有2D面網格作為封閉邊界，HyperMesh 會自動在內部填充四面體網格，並與先前生成的邊界層網格無縫接合，完成整個CFD網格的生成。
FAQ 常見問題與解決方案
Q：CFD網格生成失敗怎麼辦？常見原因與解決方法。
A：生成失敗最常見的原因是幾何模型存在問題，例如破面、縫隙、自相交或重複的曲面。首先應使用軟體內的幾何檢查與清理工具，徹底修復模型。其次，可能是網格尺寸設定不當，例如在狹窄區域設定了過大的網格尺寸，導致無法生成。可以嘗試減小局部網格尺寸或使用更適應的網格類型。最後，檢查邊界條件或網格設定是否互相衝突。
Q：ICEM CFD 和 Ansys Meshing 有什麼不同？我該學哪個？
A：Ansys Meshing 是 Ansys Workbench 環境下的整合網格劃分工具，其優點是流程化、自動化程度高，與求解器無縫接軌，適合快速生成高品質的非結構化網格，上手快。ICEM CFD 則是一個獨立的、功能更強大的專家級前處理軟體，尤其在生成高品質結構化六面體網格方面無可匹敵。如果你的工作主要處理複雜幾何且追求效率，從 Ansys Meshing 開始是個好選擇。如果你需要對網格進行極致的控制，或專攻渦輪機械等領域，那麼深入學習 ICEM CFD 是必要的。
Q：除了ICEM和HyperMesh，還有推薦的免費CFD前處理軟體嗎？
A：有的。對於學術研究或初學者，有一些優秀的開源免費軟體可供選擇。其中最著名的是 SALOME，它是一個功能強大的開源CAE集成平台，包含了幾何建模與網格劃分模組。另外，OpenFOAM 套件本身也自帶了一些網格生成工具，如 BlockMesh（用於簡單幾何的結構化網格）和 SnappyHexMesh（用於複雜幾何的自動化非結構化網格），雖然學習曲線較陡，但完全免費且功能強大。
Q：學習CFD網格生成需要哪些基礎知識？
A：建議具備三個方面的基礎知識。首先是基本的CAD軟體操作能力，了解實體與曲面造型的差異。其次是需要對計算流體力學有初步的認識，理解邊界層、湍流模型等概念，這樣才能知道為何以及如何在特定區域加密網格。最後，是對網格品質指標（如歪斜度、長寬比）的理解，這將幫助你判斷生成的網格是否可用於計算。
結論
總結來說，掌握CFD網格生成是提升模擬分析能力的核心環節。ICEM CFD 憑藉其強大的Blocking功能，在結構化六面體網格領域穩坐頭把交椅，是追求極致計算精度的不二之選。而 HyperMesh 則以其卓越的幾何處理能力和高效的自動化流程，成為應對複雜模型的全能型選手。選擇哪款工具並無絕對的優劣，關鍵在於理解你的分析需求、模型的複雜度以及專案的時間限制。希望這份詳盡的ICEM CFD教學與HyperMesh前處理指南，能幫助你在CFD的分析道路上披荊斬棘，更加得心應手，從而專注於工程問題的洞察與創新。
