剛踏入CFD（計算流體力學）模擬領域，卻在 Ansys Fluent 和 Ansys CFX 之間猶豫不決嗎？這兩款頂尖軟體，就像是武林中的兩大高手，各有絕學。本文將為你提供一份完整的 Ansys Fluent 教學，從零開始，帶你一步步踏入流體模擬的世界。我們將深入解析 Ansys Fluent 與 CFX 的核心比較，並透過真實的Ansys Fluent 案例分析，幫助你根據自身需求，做出最明智的選擇，讓你不再為工具選擇而煩惱。無論你是學生、研究人員，還是業界工程師，這篇指南都將是你不可或缺的參考。
Ansys Fluent 與 CFX：兩大主流CFD軟體概覽
在工程模擬的世界裡，Ansys 的 Fluent 和 CFX 無疑是計算流體力學（CFD）領域的兩大巨頭。它們雖然師出同門，但性格與專長卻大相徑庭。了解它們的基本盤，是做出正確選擇的第一步。
什麼是 Ansys Fluent？為何它如此普及？
Ansys Fluent 是一款功能極其強大且應用範圍廣泛的通用型CFD軟體。它之所以如此普及，主要有以下幾個原因：
- 深厚的技術底蘊： Fluent 的核心基於「有限體積法」（Finite Volume Method, FVM），這種數值方法在處理流體力學問題時非常穩健且高效，特別是在質量、動量和能量守恆方面表現出色。
- 無與倫比的通用性： 從航太領域的飛機外部繞流，到汽車工業的空氣動力學，再到電子產品的散熱分析，甚至是生物醫學中的血液流動模擬，Fluent 幾乎無所不包。其豐富的物理模型，如多相流、燃燒、熱傳導等，使其能夠應對極其複雜的工程問題。
- 龐大的用戶社群： 因為普及率高，無論是學術界還是產業界，都有大量的用戶和豐富的學習資源。這意味著當你遇到問題時，更容易找到解決方案或尋求協助。
什麼是 Ansys CFX？它在哪個領域是專家？
如果說 Fluent 是一位全能型的武林盟主，那麼 Ansys CFX 就是專精於特定領域的絕世高手。CFX 的核心是基於「有限元素法」（Finite Element Method, FEM）的求解器，這讓它在處理特定問題時具有獨特的優勢。
- 渦輪機械的王者： CFX 在旋轉機械領域，如泵、壓縮機、渦輪機、風力發電機等，擁有無可撼動的地位。其求解器對這類問題的收斂性和準確性進行了深度優化，能夠精準捕捉葉片與流體間的複雜交互作用。
- 穩健的耦合求解器： CFX 採用耦合求解器（Coupled Solver），將動量和壓力方程同時求解，這在處理穩態問題和高品質網格時，通常能提供更快的收斂速度和更高的穩定性。
- 結構化的工作流程： 對於其專精的應用領域，CFX 提供了更為結構化和直觀的操作流程，讓工程師能更專注於物理問題本身，而非軟體操作的細枝末節。
Ansys Fluent vs. CFX 核心差異大比較 (含比較表)
了解了兩者的基本定位後，接下來讓我們深入探討它們在技術核心、應用場景及使用者體驗上的具體差異。這部分是進行 Ansys Fluent 與 CFX 比較時最關鍵的一環。
求解器架構：Fluent (有限體積法) vs. CFX (有限元素法)
兩者最底層的差異來自於數學方法的不同。這聽起來可能有點學術，但它直接影響了軟體的性能和適用性。
- Ansys Fluent： 主要使用有限體積法 (FVM)。FVM 的優勢在於它天然保證了控制體積內的物理量守恆，這對流體模擬至關重要。它對網格質量的要求相對寬容，能夠很好地處理非結構化網格，因此在處理複雜幾何外形時更具彈性。
- Ansys CFX： 採用基於有限元素法 (FEM) 的有限體積法。這種方法繼承了 FEM 在處理複雜邊界和梯度計算上的精度優勢，尤其是在高品質的六面體網格上表現極佳。這也是它在渦輪機械等幾何相對規律的領域中表現出色的原因之一。
應用場景強項分析：通用性與特定領域的對決
雖然兩者很多功能重疊，但在特定戰場上，它們的表現還是有高下之分：
- Fluent 的主場：
- ✈️ 航空航太： 飛機、火箭的外部空氣動力學分析。
- 🚗 汽車工業： 車輛風阻、散熱、車艙空調模擬。
- 🔥 複雜物理場： 多相流（如氣泡、液滴）、燃燒反應、化學反應流等。
- 💨 通用流場： 各種內外流場、通風、環境模擬。
- CFX 的專場：
- ⚙️ 渦輪機械： 泵、風扇、壓縮機、渦輪機的性能分析與優化。
- 💧 水力機械： 水輪機、離心泵等。
- ⚡ 發電設備： 燃氣輪機、蒸汽輪機、風力發電機等旋轉部件的模擬。
操作介面與學習曲線：哪個對新手更友善？
對於初學者來說，軟體是否容易上手是一個重要的考量點。
- Ansys Fluent： 擁有更長的歷史和更廣泛的功能，其介面選項也相對較多，對於新手來說可能需要一段時間來熟悉所有設定。但好處是，其龐大的用戶群意味著網路上的教學資源（影片、論壇、文章）非常豐富，幾乎所有問題都能找到答案。
- Ansys CFX： 其工作流程（Workflow）相對更為線性與直觀，特別是在進行其核心應用（如渦輪機械）的設定時，引導性更強。對於目標明確的使用者來說，上手速度可能會更快。
一張圖看懂 Fluent 與 CFX 選擇指南
為了讓你更清晰地做出判斷，這裡整理了一份比較表格：
| 比較項目 | Ansys Fluent | Ansys CFX |
|---|---|---|
| 核心演算法 | 有限體積法 (FVM) | 基於有限元素法 (FEM) 的控制體積法 |
| 求解器類型 | 分離式 (Segregated) / 耦合式 (Coupled) | 耦合式 (Coupled) |
| 主要優勢 | 通用性強、物理模型豐富、適用範圍廣 | 渦輪機械模擬精準、收斂性好、穩定性高 |
| 最佳應用領域 | 航空、汽車、電子散熱、多相流、燃燒 | 泵、壓縮機、渦輪機、風扇等旋轉機械 |
| 網格適應性 | 對各類網格（尤其是非結構）適應性強 | 在結構化網格（尤其是六面體）上表現最佳 |
| 學習曲線 | 功能多，初期較陡峭，但資源豐富 | 工作流程直觀，在特定領域上手較快 |

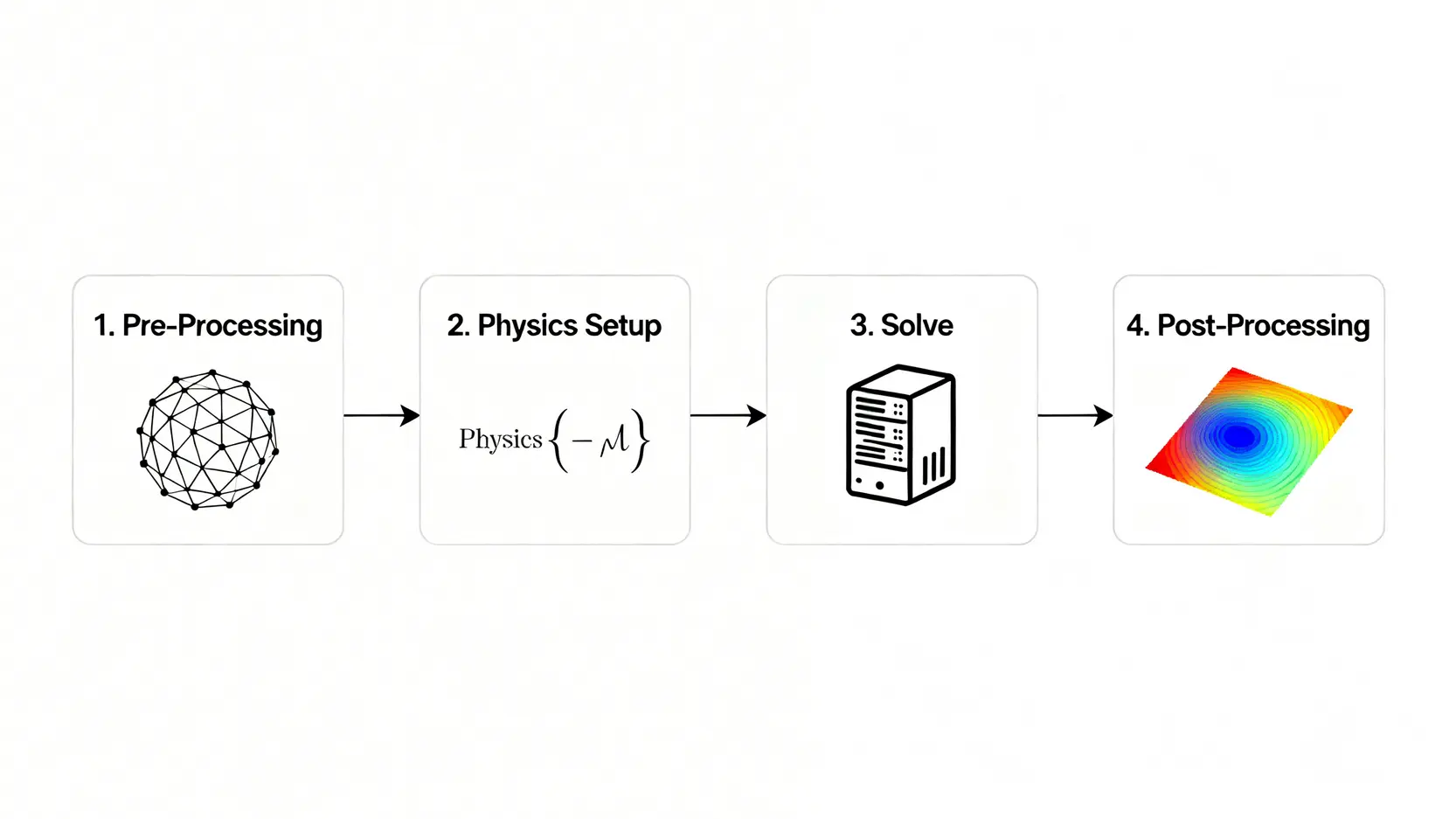

Ansys Fluent 基礎教學：5步驟完成你的第一個模擬
理論說了這麼多，是時候動手實踐了！這裡提供一個簡化的 Ansys Fluent 教學流程，讓你對 CFD 模擬有一個整體的概念。完整的流程通常在 Ansys Workbench 平台中完成。
步驟一：前處理 – 幾何建立與網格劃分
這是模擬的基礎。俗話說：「Garbage in, garbage out.」，好的前處理是成功的一半。
- 幾何建立 (Geometry)： 你可以使用 Ansys SpaceClaim 或 DesignModeler 建立你的 2D/3D 模型，也可以從其他 CAD 軟體（如 SolidWorks, CATIA）匯入。重要的是，要確保幾何是封閉且沒有瑕疵的「水密」(Watertight) 模型。
- 網格劃分 (Meshing)： 將連續的幾何體離散化成數以萬計甚至百萬計的小單元（網格）。你需要在此步驟中定義邊界名稱（如 inlet, outlet, wall），並控制網格的品質與密度，在關心的區域（如物體表面）加密網格，以捕捉更精細的流動細節。
步驟二：物理模型設定 – 選擇邊界條件與材料
進入 Fluent 主程式後，你需要告訴軟體「這個模擬要算什麼」。
- 通用設定： 選擇求解器類型（壓力基或密度基）、時間（穩態或暫態）。
- 物理模型： 選擇紊流模型（如 k-epsilon, k-omega SST）、是否考慮熱傳、是否為多相流等。
- 材料性質： 定義流體（如空氣、水）與固體（如鋁、銅）的密度、黏度、熱導率等參數。
- 邊界條件： 這是最關鍵的一步。你需要為之前命名的邊界賦予物理意義，例如：`inlet` 設為速度入口，給定流速；`outlet` 設為壓力出口；`wall` 設為無滑移的牆面。
步驟三：求解 – 求解器設定與執行計算
設定好所有物理條件後，就可以開始讓電腦進行計算了。
- 求解方法設定： 選擇壓力-速度耦合方案（如 SIMPLE, Coupled）、離散格式等。初學者通常可以使用預設值。
- 初始化 (Initialization)： 給定整個流場一個初始的猜測值，幫助求解器開始迭代。常用的有混合初始化 (Hybrid Initialization)。
- 執行計算 (Run Calculation)： 設定迭代步數，點擊「Calculate」，然後就是見證奇蹟（和考驗電腦性能）的時刻了。你需要監控殘差圖（Residuals Plot），確保計算收斂。
步驟四：後處理 – 結果視覺化與數據分析
計算完成後，得到的是一大堆數據。後處理的目的就是將這些數據轉化為有意義的圖形和報告。
- 圖形顯示： 建立等高線圖 (Contours) 觀察壓力、速度分佈；繪製向量圖 (Vectors) 觀察流動方向；製作流線圖 (Streamlines) 追蹤粒子運動軌跡。
- 數據報告： 計算特定表面上的力（如阻力、升力）、流量、平均溫度等關鍵性能指標。
- 動畫製作： 對於暫態模擬，可以輸出動畫，生動地展示流場隨時間的變化。
精選3大 Ansys Fluent 經典案例解析
為了讓你有更具體的感受，這裡列舉三個不同行業的 Ansys Fluent 應用案例。
案例一：【汽車工業】車輛外部空氣動力學模擬
- 分析目標： 計算汽車在高速行駛時所受到的空氣阻力（Drag）和升力（Lift），並優化外形以降低風阻係數，提升燃油經濟性。
- 模擬設定： 建立一個包含汽車模型的虛擬風洞。入口設為固定的來流速度（如 100 km/h），出口為壓力出口。車身設為無滑移牆面，地面設為移動牆面以模擬相對運動。
- 分析結果： 透過壓力雲圖可以清楚看到車頭的 stagnation point（駐點）高壓區和車尾的負壓尾流區。透過流線可以觀察氣流分離的位置。最終，可以直接計算出整車的風阻係數，為外形設計的改進提供數據支持。
案例二：【電子產業】晶片散熱效能分析
- 分析目標： 評估高功率CPU在運作時，搭配散熱器（Heat Sink）的散熱效果，確保晶片溫度在安全範圍內。
- 模擬設定： 這是一個典型的流固耦合共軛熱傳（Conjugate Heat Transfer）問題。將晶片設為一個熱源（給定功率），散熱器材料設為鋁，周圍流體為空氣。模擬空氣在風扇驅動下流過散熱鰭片，將熱量帶走的過程。
- 分析結果： 可以得到整個系統的溫度分佈圖，清晰看到晶片、散熱器底座、鰭片以及周圍空氣的溫度。這有助於判斷散熱設計是否合理，鰭片間距是否最優，以及風扇的風量是否足夠。
案例三：【能源產業】風力發電機葉片流場模擬
- 分析目標： 分析在特定風速下，風力發電機葉片周圍的流場分佈，並計算葉片產生的扭矩和功率。
- 模擬設定： 由於葉片在旋轉，需要使用滑移網格（Sliding Mesh）或多重參考系（Multiple Reference Frame, MRF）模型。將葉片所在的區域設為旋轉域，外部設為靜止域。
- 分析結果： 可以分析葉片在不同攻角下的升阻比，觀察葉片表面的壓力分佈和尾流的渦漩脫落情況。計算出的扭矩和功率可以直接用來評估發電機的發電效率，是優化葉片氣動外形的重要依據。
常見問題 (FAQ)
Q：Ansys Fluent 可以免費學習嗎？學生版有哪些限制？
A：可以的！Ansys 官方提供了免費的學生版軟體（Ansys Student），供學術和個人學習使用。你可以從 Ansys 官方學術網站 下載。學生版功能相當完整，但主要限制在於計算規模，例如對網格數量（通常是512,000個節點/單元）和CPU並行計算的核心數（通常限制為4核）有所限制。對於學習和完成課程專案來說，已經非常足夠。
Q：Fluent 和 CFX 哪個比較難學？
A：這個問題沒有絕對的答案，取決於你的背景和目標。一般來說，Fluent 因為功能包山包海，選項繁多，初次接觸時可能會覺得介面比較複雜，學習曲線初期比較陡峭。而 CFX 在其擅長的領域（如渦輪機械）工作流程非常清晰，引導性強，對於目標明確的用戶可能更容易上手。但 Fluent 的優勢在於其龐大的社群和海量的教學資源，基本上你遇到的任何問題，前人都可能已經解決並分享了出來。
Q：學習 Ansys Fluent 需要具備哪些數學或物理基礎？
A：雖然軟體本身已經將複雜的方程式封裝好了，但具備一定的基礎知識能讓你更好地理解模擬設定的意義和結果的合理性。建議具備以下基礎：
- 流體力學： 這是最重要的，理解層流、紊流、邊界層等基本概念。
- 熱傳學： 如果需要進行熱分析，需要了解傳導、對流、輻射的基本原理。
- 數值方法： 不需深入，但對有限體積法或有限元素法有基本概念，有助於理解網格劃分和求解器設定。
- 微積分與微分方程： CFD 的統御方程式（Navier-Stokes 方程）本身就是偏微分方程組。
具備這些知識，能讓你從一個單純的軟體操作者，提升為一個能獨立思考和解決問題的分析工程師。
結論

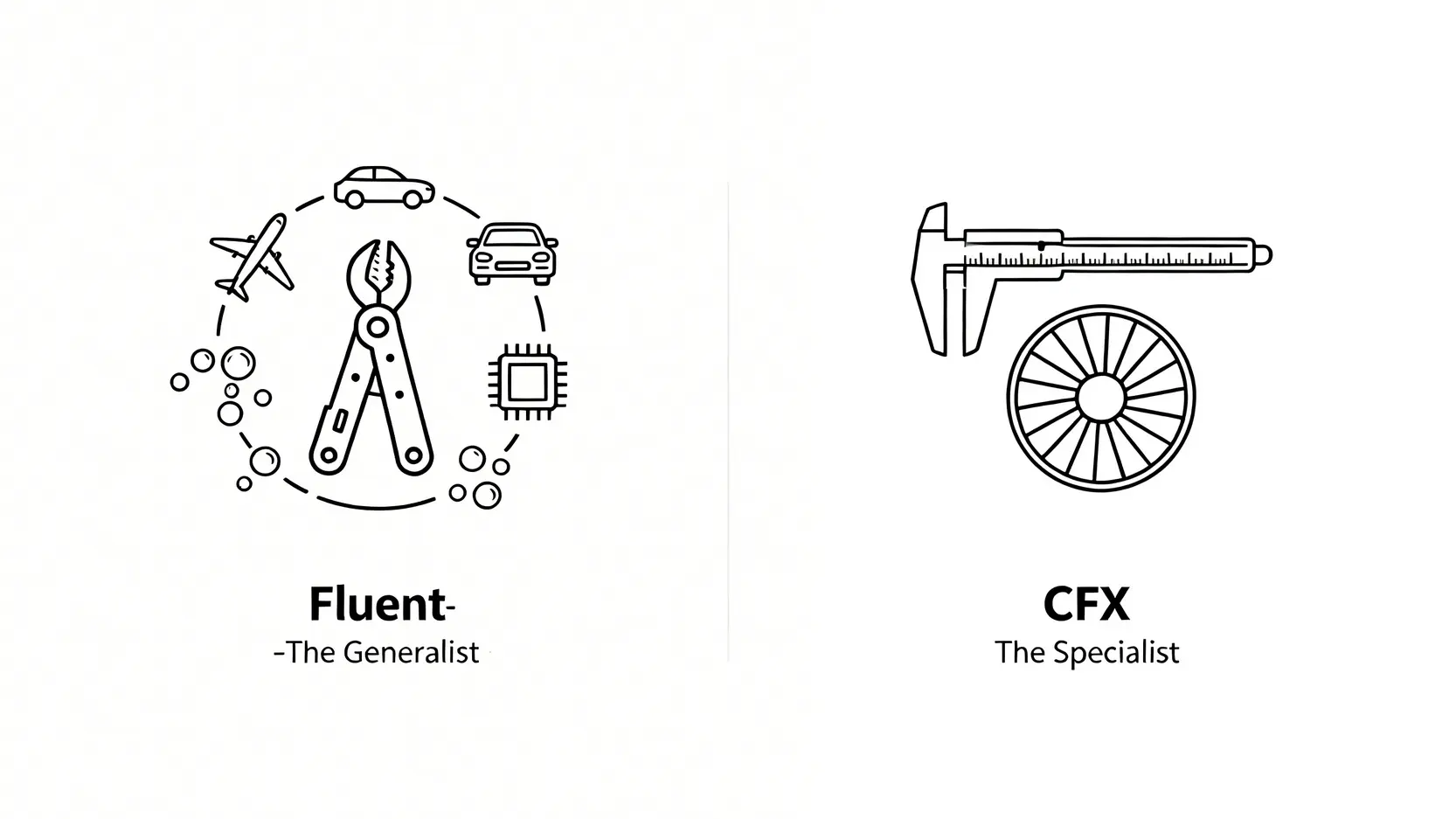

總結來說，Ansys Fluent 與 Ansys CFX 都是頂級的 CFD 分析工具，但它們的設計哲學和最佳應用場景有所不同。Fluent 像是一把功能強大的瑞士軍刀，憑藉其無與倫比的通用性和豐富的物理模型，成為市場上應用最廣泛的軟體。而 CFX 則像是一把精雕細琢的手術刀，在渦輪機械等特定領域展現出極高的精度和穩健性。
對於初學者或研究領域多變的使用者，從 Ansys Fluent 教學入手是一個非常好的選擇，它能為你打下廣泛而堅實的基礎。對於專攻旋轉機械領域的工程師，深入掌握 CFX 則能讓你事半功倍。希望本文透過完整的教學框架、深度的 Ansys Fluent 與 CFX 比較，以及詳實的Ansys Fluent 應用案例，能幫助你撥開迷霧，根據你的專案需求和職業規劃，做出最適合自己的選擇。現在，就從下載免費學生版開始，動手實踐你的第一個模擬專案吧！
