想踏入 CAE 模擬領域，卻對 Ansys CFD 複雜的熱流分析與流場模擬感到卻步？無論你是學生、研發工程師，或想提升專業技能的在職者，這份全面的 Ansys CFD 熱流分析教學都將是你最好的起點。本文將帶你從核心概念、軟體操作到工業級 Ansys CFD 案例分析，系統性地建立你的模擬分析能力，讓你輕鬆上手業界主流的 Ansys CFD 流場模擬工具。
什麼是 Ansys CFD？為何現代工程師都該學？

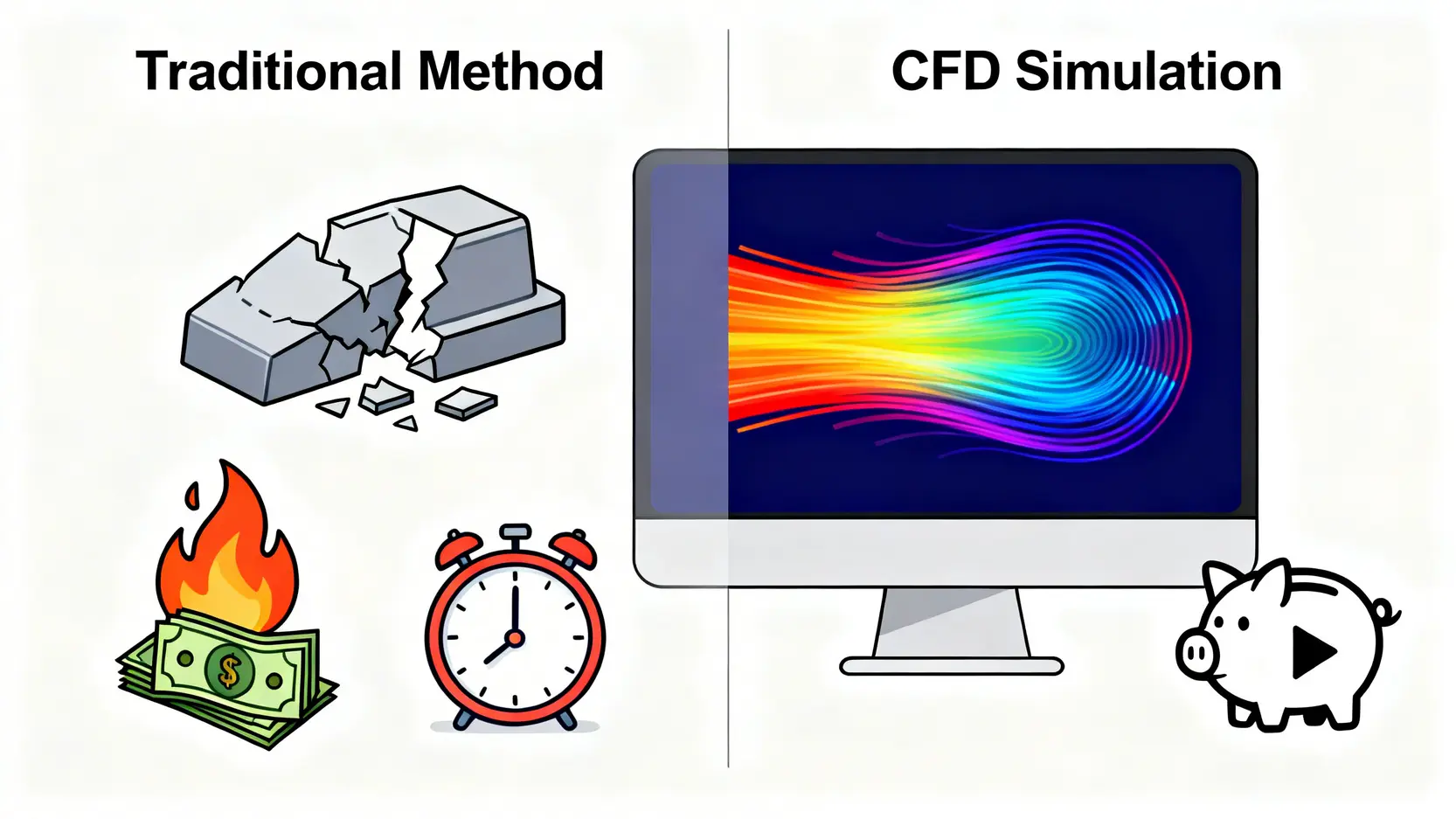

在產品開發週期越來越短、性能要求越來越高的今天，單靠「試誤法」（Try and Error）早已不符成本效益。這就是為什麼電腦輔助工程（CAE）與計算流體力學（CFD）變得不可或缺。Ansys CFD 正是這個領域的佼佼者，是許多頂尖企業仰賴的研發利器。
CFD 計算流體力學：在電腦中預見未來產品的性能
計算流體力學 (Computational Fluid Dynamics, CFD) 是一門利用數值方法與電腦強大運算能力，來分析流體（氣體或液體）流動、熱傳、化學反應等物理現象的學科。簡單來說，它就像一個「數位實驗室」，讓工程師能在產品實際製造出來之前，就精準預測其性能表現。從 F1 賽車的空氣動力學設計，到手機晶片的散熱效率，背後都有 CFD 的身影。這項技術能大幅縮短研發時程、降低開發成本，並激發更多創新設計的可能性。
Ansys CFD 的核心優勢：為何它成為業界主流？
市面上的 CFD 軟體不少，但 Ansys 之所以能成為業界黃金標準，主要歸功於以下幾點：
- 全面且強大的求解器： Ansys 旗下擁有多款頂尖 CFD 求解器，如 Ansys Fluent、CFX 等，能應對從層流到湍流、從不可壓縮流到高超音速流動等幾乎所有流體力學問題。
- 高度整合的多物理量環境： Ansys Workbench 平台讓 CFD 熱流分析能與結構力學、電磁學等其他物理場無縫耦合，實現真正意義上的多物理量模擬，更貼近真實世界的複雜工況。
- 直覺易用的操作流程： 儘管功能強大，Ansys 持續優化使用者體驗，其引導式的工作流程讓初學者也能更快上手，完成一個基本的流場模擬。
- 廣泛的產業應用與驗證： 歷經數十年發展，Ansys CFD 在航太、汽車、電子、能源、生醫等各大產業累積了海量的成功案例與驗證，其模擬結果的準確性與可靠性備受信賴。
Ansys CFD 熱流分析教學：4 步驟完成你的首次流場模擬

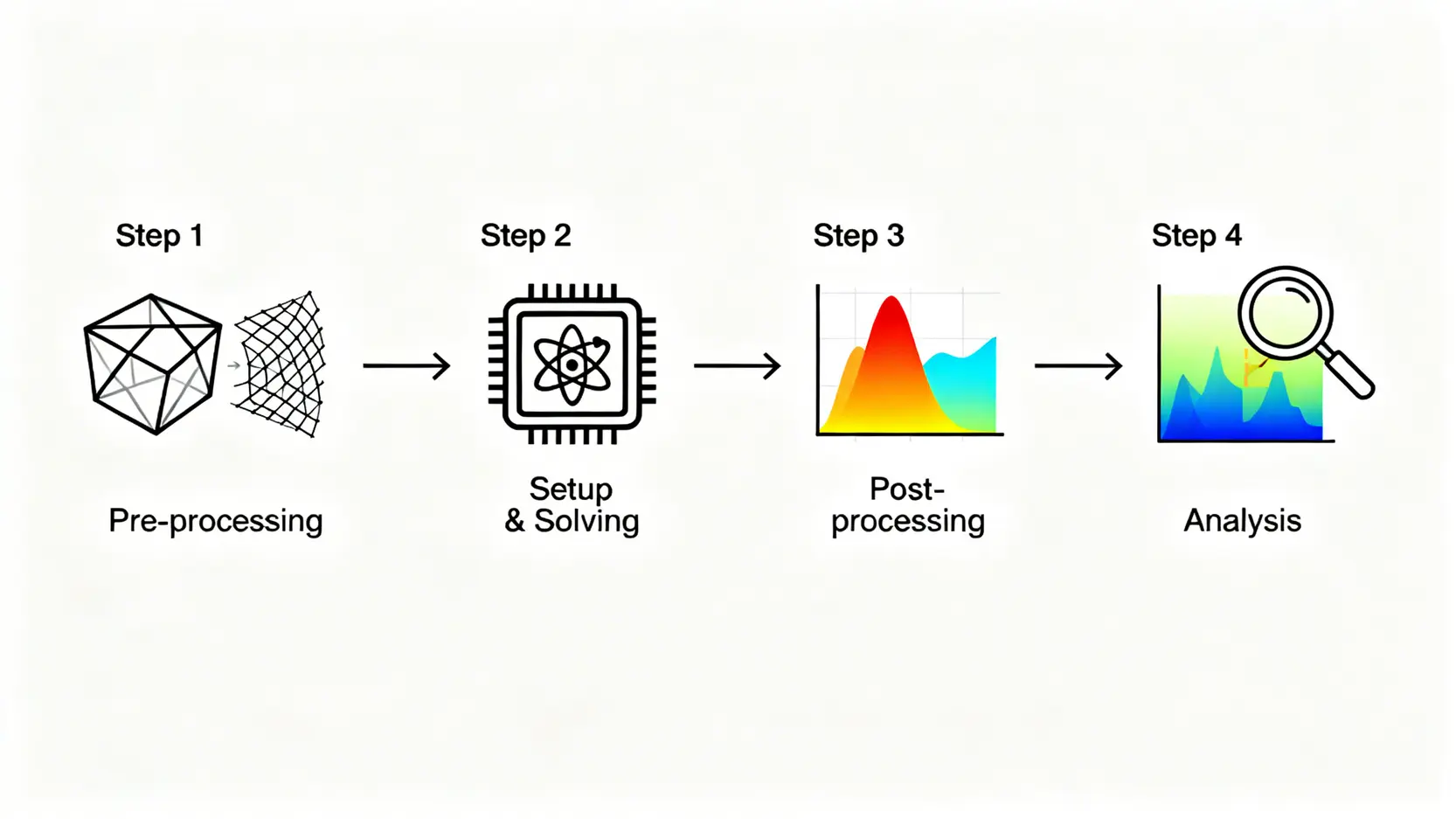

理論講再多，不如親手做一次。一個完整的 Ansys CFD 流場模擬專案，主要包含前處理、設定與求解、後處理三大階段。這裡將其細分為四個關鍵步驟，引導你完成人生第一個 CFD 分析！
步驟一：前處理 – 建立幾何模型與劃分高品質網格
前處理是 CFD 分析的基石，佔據了整個專案約 70% 的時間。俗話說「Garbage In, Garbage Out」，前處理的品質直接決定了分析結果的成敗。 🗑️
- 幾何準備 (Geometry)： 首先，你需要一個乾淨的 3D 幾何模型。你可以從 CAD 軟體（如 SOLIDWORKS, Creo）匯入，或在 Ansys SpaceClaim 中直接建立。重點是清理掉不影響流場的微小特徵，如螺絲孔、圓角等，以簡化後續計算。
- 網格劃分 (Meshing)： 這是將連續的幾何模型「離散化」成數百萬個微小計算單元（網格）的過程。網格品質至關重要，太疏鬆會失真，太密集又會耗費大量計算資源。初學者可以從自動網格開始，並在關注重點區域（如邊界層）進行局部加密，以在精度與效率間取得平衡。
步驟二：設定物理模型 – 定義材料、流體與邊界條件
網格完成後，就進入了核心的物理設定階段。你需要像導演一樣，為這場「數位流動大戲」設定好所有劇本與角色。🎬
- 選擇物理模型： 根據你的問題，選擇合適的物理模型。例如，是要分析熱傳？是否涉及多相流？流速快到需要考慮可壓縮性？最常用的湍流模型是 k-ε 或 k-ω SST。
- 定義材料與流體： 設定模擬中涉及的材料屬性，例如固體的導熱係數、流體（如空氣、水）的密度與黏度等。
- 設定邊界條件： 這是告訴求解器「流體從哪裡來、到哪裡去」的關鍵。你需要定義入口速度、出口壓力、牆面溫度等條件。邊界條件設定是否貼近真實物理情況，是模擬準確度的重要保證。
步驟三：求解計算 – 監控收斂性與調整計算參數
一切設定就緒後，就可以按下「Solve」鍵，讓電腦開始進行迭代計算了。這個過程可能需要數小時甚至數天，取決於模型的複雜度與你的硬體性能。在此期間，你需要重點監控「殘差圖」（Residuals Plot）。當各項殘差曲線趨於平緩並達到設定的收斂標準時，通常代表計算結果已經穩定。若遲遲不收斂，可能需要回頭檢查網格品質或物理設定是否合理。
步驟四：後處理 – 將流場模擬結果可視化呈現
原始的計算數據是枯燥的，後處理的魅力在於將這些數據轉化為直觀、富有洞察力的圖像與動畫，這也是 CFD 最吸引人的部分。📈
- 壓力/溫度雲圖 (Contours)： 用不同顏色顯示物體表面或流場切面的壓力、溫度分佈，一目了然。
- 速度向量圖 (Vectors)： 用箭頭表示流場中各點的速度大小與方向，輕鬆識別渦流或停滯區。
- 流線圖 (Streamlines)： 繪製出流體質點的運動軌跡，生動地展示流動形態。
透過這些可視化工具，你可以輕易地找出設計的瓶頸，並提出具體的優化方案。
精選 Ansys CFD 案例分析：三大熱門應用場景
了解操作步驟後，讓我們看看 Ansys CFD 如何在真實世界中大顯身手。以下是三個經典的 Ansys CFD 案例分析，涵蓋了電子、交通與工業領域。

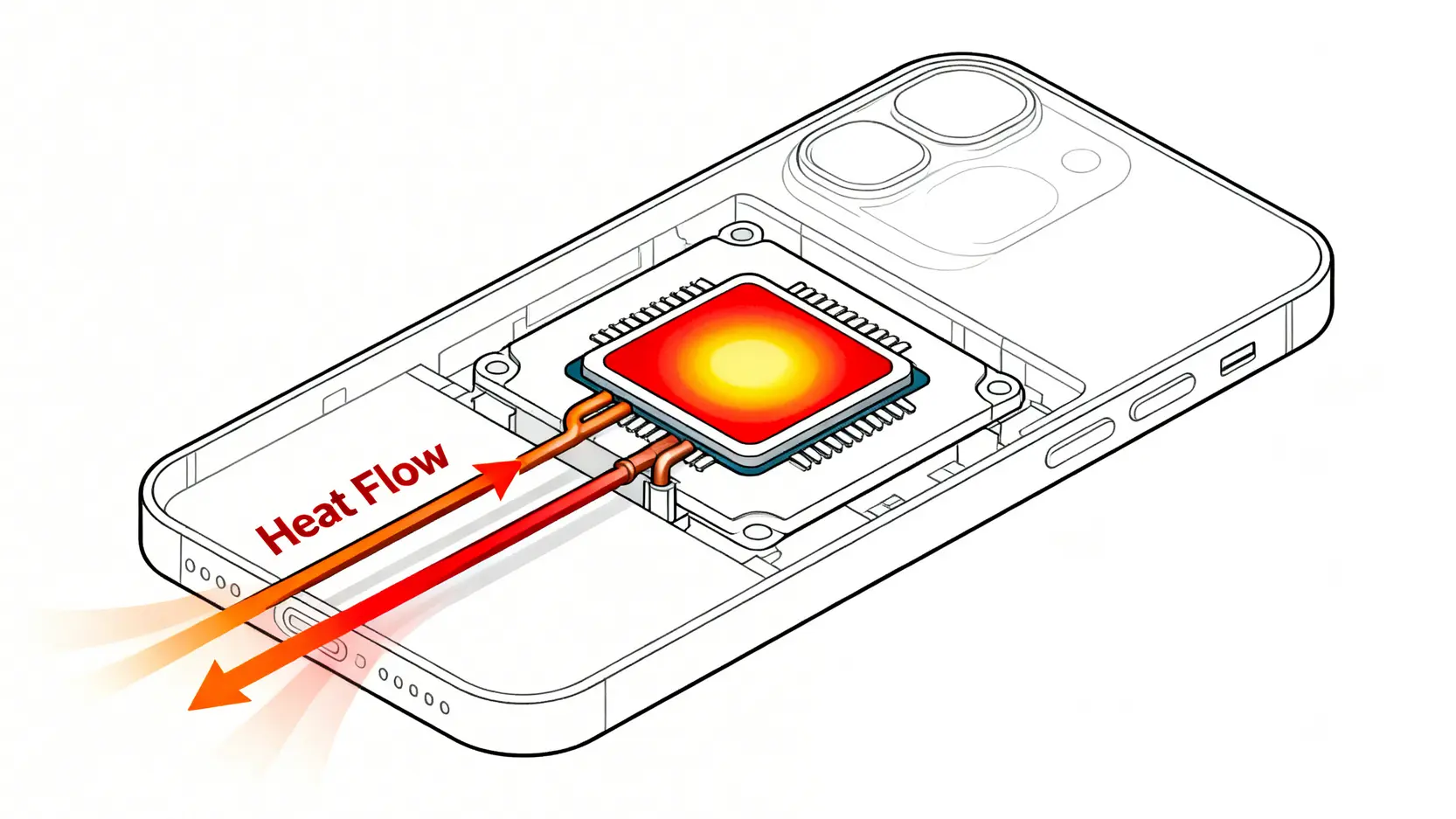

案例一：電子產品散熱 – 手機晶片的熱流分析與優化
挑戰： 智慧型手機越來越輕薄，但晶片（CPU/GPU）的運算效能卻越來越強，功耗與發熱量也隨之飆升。如何在極其有限的空間內，將熱量有效地傳導出去，避免晶片過熱降頻，是所有手機品牌面臨的頭號難題。🔥
CFD 應用： 工程師利用 Ansys Icepak 或 Fluent 進行精細的熱流分析。他們建立包含晶片、主機板、散熱貼片、外殼等元件的完整手機模型，模擬高負載運作下的溫度分佈與熱傳路徑。透過流場模擬，可以清楚看到熱點在哪裡、空氣在內部如何流動、哪個散熱材料效果最好。基於模擬結果，研發團隊可以優化均熱板（Vapor Chamber）的設計、調整石墨烯散熱膜的佈局，在產品開模前就找到最佳散熱方案。
案例二：車輛空氣動力學 – 賽車的流場模擬與減阻設計
挑戰： 在賽車世界，速度就是一切。空氣阻力是高速行駛時最大的敵人，同時，足夠的下壓力又是確保輪胎抓地力、順利過彎的關鍵。如何設計出兼具低風阻與高下壓力的車身外型，是致勝的核心。🏎️
CFD 應用： 車輛工程師會建立極其精細的賽車外部流場模型，利用 Ansys CFD 模擬賽車在高速行駛時，周圍空氣的流動狀態。透過壓力雲圖，可以看到車身哪些部位產生正壓（推力）、哪些部位產生負壓（吸力）。透過流線圖，可以分析氣流分離點與尾部渦流區的大小。這些 Ansys CFD 案例分析的洞察，能指導工程師微調前翼角度、優化尾翼形狀、設計更平整的底盤，從而在風洞測試前，就反覆迭代出空氣動力學效率最高的設計。
案例三：工業設備 – 離心泵內部流場的效能分析
挑戰： 離心泵是工業領域應用最廣的流體機械，用於輸送各種液體。其核心性能指標是效率與可靠性。不佳的流道設計會導致能量損失、產生氣穴現象（Cavitation），嚴重時會損壞葉片，造成停機損失。
CFD 應用： 利用 Ansys CFX 進行旋轉機械的流場模擬是這個領域的標準做法。工程師可以精準分析液體在泵殼內、流經高速旋轉葉輪時的壓力與速度變化。模擬能清晰地揭示出內部是否存在流動不均、渦流或壓力過低的區域（氣穴風險區）。基於這些分析，可以優化葉片的曲率、調整蝸殼的設計，從而提高泵的整體效率、擴大高效運轉區間，並預防氣穴的發生，大大提升產品的可靠度與壽命。
常見問題 (FAQ)
Ansys Fluent 和 CFX 有什麼不同，我該如何選擇？
A：這兩者都是 Ansys 旗下的頂級 CFD 求解器，但各有專長。Fluent 採用有限體積法，功能全面，適用性極廣，是通用型 CFD 的首選，尤其在航空、燃燒、多相流等領域表現出色。CFX 則採用有限元素法，以其在旋轉機械（如泵、風機、渦輪機）模擬中的高精度與高穩定性而聞名。簡單來說，如果你不確定，從 Fluent 開始通常不會錯；如果你的主要工作是泵或渦輪機，CFX 會是更高效的選擇。
學習 Ansys CFD 需要具備哪些數學或物理背景知識？
A：具備基礎的流體力學、熱傳學與數值分析知識會非常有幫助，能讓你更深刻地理解軟體背後的物理意義。然而，並非絕對必要。Ansys 軟體本身已經高度圖形化與流程化，即使對理論不夠熟悉，只要跟隨正確的 Ansys CFD 熱流分析教學，依然可以完成一個基本的模擬專案。重點在於培養「物理直覺」，能夠判斷模擬結果的合理性。
Ansys CFD 模擬分析的結果準確度高嗎？
A：非常高，但前提是「正確使用」。CFD 模擬的準確度取決於多個因素：幾何模型的簡化程度、網格的品質、物理模型的選擇、邊界條件的設定等。一個經驗豐富的分析師，透過嚴謹的設置與網格獨立性驗證，其模擬結果通常能與實驗數據達到 5% 以內的誤差，這在工程領域已具備極高的參考價值。
學習 Ansys CFD 的硬體需求高嗎？
A：對於初學者或簡單的 2D 模型，一台配備中階 CPU（如 i5/R5）、16GB RAM 及獨立顯卡的普通筆電或桌機即可應付。但若要處理複雜的 3D 模型或進行大規模計算，硬體需求會顯著提高。業界普遍會使用配備高核心數 CPU（或多路 CPU）、64GB 以上 RAM 甚至專業工作站級顯卡的電腦，以縮短求解時間。
Ansys 有提供免費的學生版軟體嗎？
A：有的！Ansys 官方網站提供免費的學生版（Ansys Student），功能上與商業版幾乎相同，主要限制在於求解的網格/節點數量上限。這個版本對於學生學習、完成課程專題或進行非商業性質的研究來說，已經綽綽有餘，是踏入 Ansys CFD 領域非常好的資源。
結論
掌握 Ansys CFD 熱流分析不僅是學習一套軟體，更是培養解決複雜工程問題的關鍵能力。本文從基礎教學到實戰的 Ansys CFD 案例分析，為你規劃了清晰的學習路徑。理論與工具都已備妥，現在就動手開始你的第一個 Ansys CFD 流場模擬專案，你會發現，透過模擬預見未來，將為你的產品研發工作開啟無限的可能性。若在學習或專案中遇到瓶頸，尋求專業的進階培訓將會是讓你功力大增的捷徑。
