剛接觸 Ansys CFD 模擬，卻被複雜的介面、繁瑣的網格劃分與令人困惑的邊界條件設定搞得頭昏腦脹嗎？許多新手在此階段耗費大量時間，卻總是得不到準確的模擬結果。這篇完整的 ansys cfd 模擬教學將帶你從零開始，系統性地拆解 CFD 分析的五大核心步驟。本文將讓你一次掌握從幾何前處理、高品質的 ansys cfd 網格劃分，到最關鍵的 ansys cfd 邊界條件設定的所有實用技巧，幫助你跨越新手門檻，輕鬆完成你的第一個模擬專案。
Ansys CFD 模擬入門：你需要知道的基礎觀念
在深入探討操作步驟之前，建立正確的基礎觀念至關重要。這能幫助你理解每個操作背後的物理意義，而不僅僅是點擊按鈕。許多初學者因為忽略了基礎，導致後續問題排查時無從下手。
什麼是 CFD 計算流體動力學？為何重要？
計算流體動力學（Computational Fluid Dynamics, CFD）是一門結合了流體力學、數值分析和電腦科學的專業技術。簡單來說，CFD 就是利用電腦的強大運算能力，去模擬和分析液體或氣體的流動、熱量傳遞、化學反應等現象。想像一下，不用實際打造一架飛機，就能在電腦裡模擬它周圍的空氣流場；或者在設計散熱器時，能預先看見熱量如何散佈。這就是 CFD 的威力所在。它被廣泛應用於航空航天、汽車工業、能源、生物醫療等領域，能大幅縮短研發週期、降低實驗成本並優化產品設計。想深入了解其學術背景，可以參考計算流體力學的維基百科說明。
Ansys CFD 模擬的完整工作流程概覽

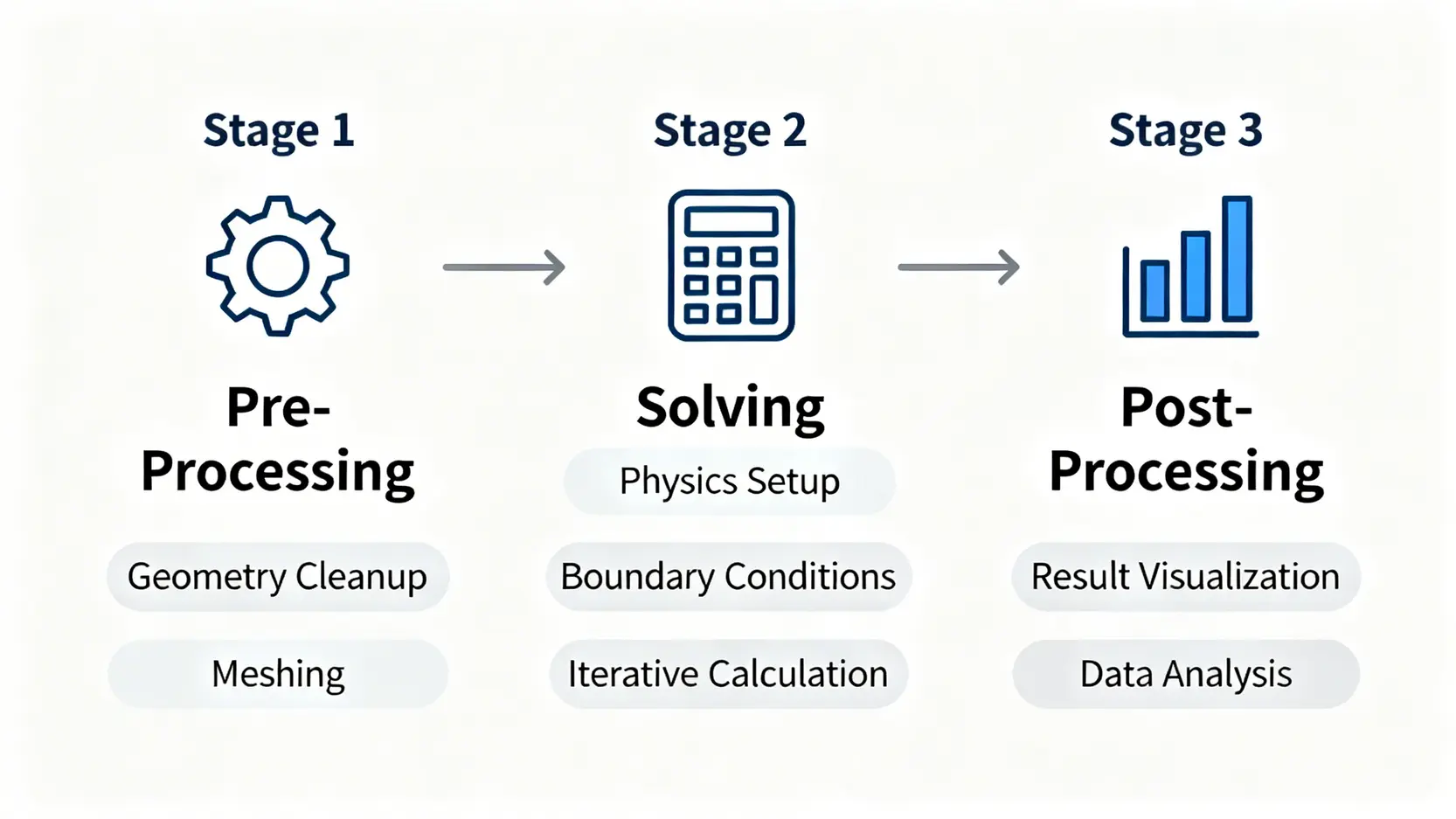

一個標準的 Ansys CFD 模擬專案，不論複雜程度如何，基本上都遵循著一個清晰的工作流程。熟悉這個流程，可以幫助你更有條理地進行分析：
- 第一步：前處理 (Pre-Processing)
- 幾何建立與清理： 建立或匯入你的分析模型（如零件、流道），並進行簡化與修復，移除不必要的細節，確保幾何是封閉且無瑕疵的。
- 網格劃分 (Meshing)： 這是將連續的幾何模型「離散化」，切分成數以萬計甚至百萬計的小單元（Cells）的過程。網格的品質直接決定了計算的準確性與穩定性。
- 第二步：求解設定 (Solving)
- 物理模型設定： 選擇適合的物理模型，例如層流或紊流模型、熱傳模型等。
- 邊界條件設定： 定義流體如何進出、如何與固體表面互動，這是整個模擬的靈魂。
- 求解器控制： 設定計算參數，開始迭代運算，直到結果收斂。
- 第三步：後處理 (Post-Processing)
- 結果可視化： 將計算出的龐大數據，轉化為直觀的圖形，如壓力雲圖、速度向量圖、流線圖等。
- 數據分析： 提取關鍵數據，例如特定位置的壓力值、總體的熱流率等，用以驗證和優化設計。
關鍵步驟一＆二：幾何處理與 Ansys CFD 網格劃分技巧
「Garbage In, Garbage Out」這句話在 CFD 領域尤其適用。如果你的幾何模型有問題，或網格品質低劣，那麼花再多時間計算，得到的也只會是沒有參考價值的結果。因此，在前處理階段投入足夠的心力是絕對值得的。
為何網格品質是模擬成功的基石？
電腦無法直接理解複雜的連續曲面，它只能在一個個離散的點或小單元上進行計算。網格劃分就是建立這些計算點的過程。一個高品質的網格具備以下特點：
- 貼合幾何： 網格必須能準確地描述模型的真實形狀。
- 單元形狀良好： 盡量避免過於歪斜或扁平的單元（低歪斜度 Skewness、高正交品質 Orthogonal Quality），這會影響計算的穩定性和準確度。
- 解析度適當： 在流場變化劇烈的區域（如邊界層、拐角處）需要較密的網格來捕捉細節，而在流場平緩的區域則可使用較粗的網格以節省計算資源。
一個好的 ansys cfd 網格劃分策略，能在準確性與計算效率之間取得最佳平衡。
實戰教學：Ansys Meshing 常用網格技術與劃分技巧
Ansys Meshing 提供了強大的工具集來應對各種複雜的網格劃分需求。以下是一些新手必須掌握的核心技巧：
-
- 網格方法 (Method)： 你可以根據幾何的特性選擇不同的網格方法。對於複雜的3D模型，通常會使用「四面體網格 (Tetrahedrons)」，它對複雜形狀的適應性最好。對於結構化的簡單模型，則可以考慮使用計算效率更高的「六面體網格 (Hexahedrons)」。
- 局部尺寸控制 (Sizing)： 不要滿足於全域的網格尺寸設定。使用「面尺寸 (Face Sizing)」、「邊尺寸 (Edge Sizing)」或「體尺寸 (Body Sizing)」功能，對你關心的重點區域進行網格加密。
- 邊界層網格 (Inflation)： 這是 CFD 模擬中最關鍵的技巧之一。為了精確捕捉近壁面區域的流體行為（即邊界層效應），必須在壁面附近生成數層非常薄的稜柱狀網格。在 Ansys Meshing 中，使用 Inflation 功能，設定好總厚度、層數與增長率，是提升模擬準確性的關鍵。
- 網格品質檢查： 劃分完網格後，務必使用「品質 (Quality)」工具檢查網格的各項指標，特別是「歪斜度 (Skewness)」和「正交品質 (Orthogonal Quality)」，確保最差的單元也在可接受的範圍內。
避坑指南：如何解決常見的網格劃分失敗問題
點擊「生成網格 (Generate Mesh)」後看到紅色錯誤訊息是許多新手的惡夢。以下是幾個常見原因與對應的解決方案：
- 問題：CAD 幾何不乾淨。
- 原因： 模型存在微小的破碎面、狹窄的縫隙或重疊的曲面，這些都是從 CAD 軟體匯入時常見的問題。
- 解決方案： 返回你的 CAD 軟體（如 SpaceClaim 或 DesignModeler）進行修復。使用「修復 (Repair)」工具查找並縫合間隙、移除多餘的邊或面。
- 問題：網格尺寸設定不當。
- 原因： 你設定的網格尺寸遠小於幾何上的微小特徵（例如一個極細的倒角），導致網格生成器無法在該處成功建立單元。
- 解決方案： 在進行網格劃分前，先簡化幾何，移除不影響流場分析的微小特徵。或者，使用更精細的局部尺寸控制，確保網格解析度能匹配幾何特徵。
關鍵步驟三：核心關鍵－Ansys CFD 邊界條件設定
如果說網格是模擬的骨架，那麼邊界條件就是賦予其靈魂的關鍵。錯誤的 ansys cfd 邊界條件設定會讓你的模擬從根本上就失去物理意義，即便計算收斂，結果也是不可信的。
常見邊界條件類型詳解
在 Ansys Fluent 或 CFX 中，你會遇到多種邊界條件選項，以下是最核心的幾種類型：
| 邊界條件類型 | 物理意義 | 常見設定 | 適用場景 |
|---|---|---|---|
| 入口 (Inlet) | 定義流體進入計算域的方式 | 速度入口 (Velocity Inlet)、壓力入口 (Pressure Inlet)、質量流入口 (Mass-Flow Inlet) | 管流入口、風扇入口、外部流的遠方來流 |
| 出口 (Outlet) | 定義流體離開計算域的方式 | 壓力出口 (Pressure Outlet)、出流 (Outflow) | 管流出口、排氣口、外部流的下游 |
| 壁面 (Wall) | 定義流體與固體表面的交互作用 | 無滑移 (No-Slip)、恆溫 (Constant Temperature)、熱通量 (Heat Flux) | 管壁、機翼表面、電子元件表面 |
| 對稱 (Symmetry) | 用於簡化模型，當流場具有對稱性時使用 | 無特殊設定，法向速度為零 | 對稱的飛行器、完全發展的管流 |
如何根據你的物理問題，選擇最正確的邊界條件？
選擇邊界條件時，必須回歸到你想要解決的物理問題本身。你可以問自己以下幾個問題：
- 驅動流動的原因是什麼？ 是由已知的速度驅動（如風扇），還是由壓力差驅動（如壓力容器洩壓）？前者適合用「速度入口」，後者則適合用「壓力入口」。
- 出口的條件是否已知？ 如果出口直接通向大氣，那麼「壓力出口」並設定為 0 (相對壓力) 是最常見且穩定的做法。如果出口下游的流場情況未知，且流動是完全發展的，可以考慮使用「出流 (Outflow)」。
- 是否涉及熱傳？ 如果是，你需要在壁面上定義熱邊界條件。是壁面溫度固定，還是壁面上有一個固定的發熱功率？前者對應「恆溫」邊界，後者對應「熱通量」邊界。
範例：散熱鰭片與機翼的邊界條件設定差異

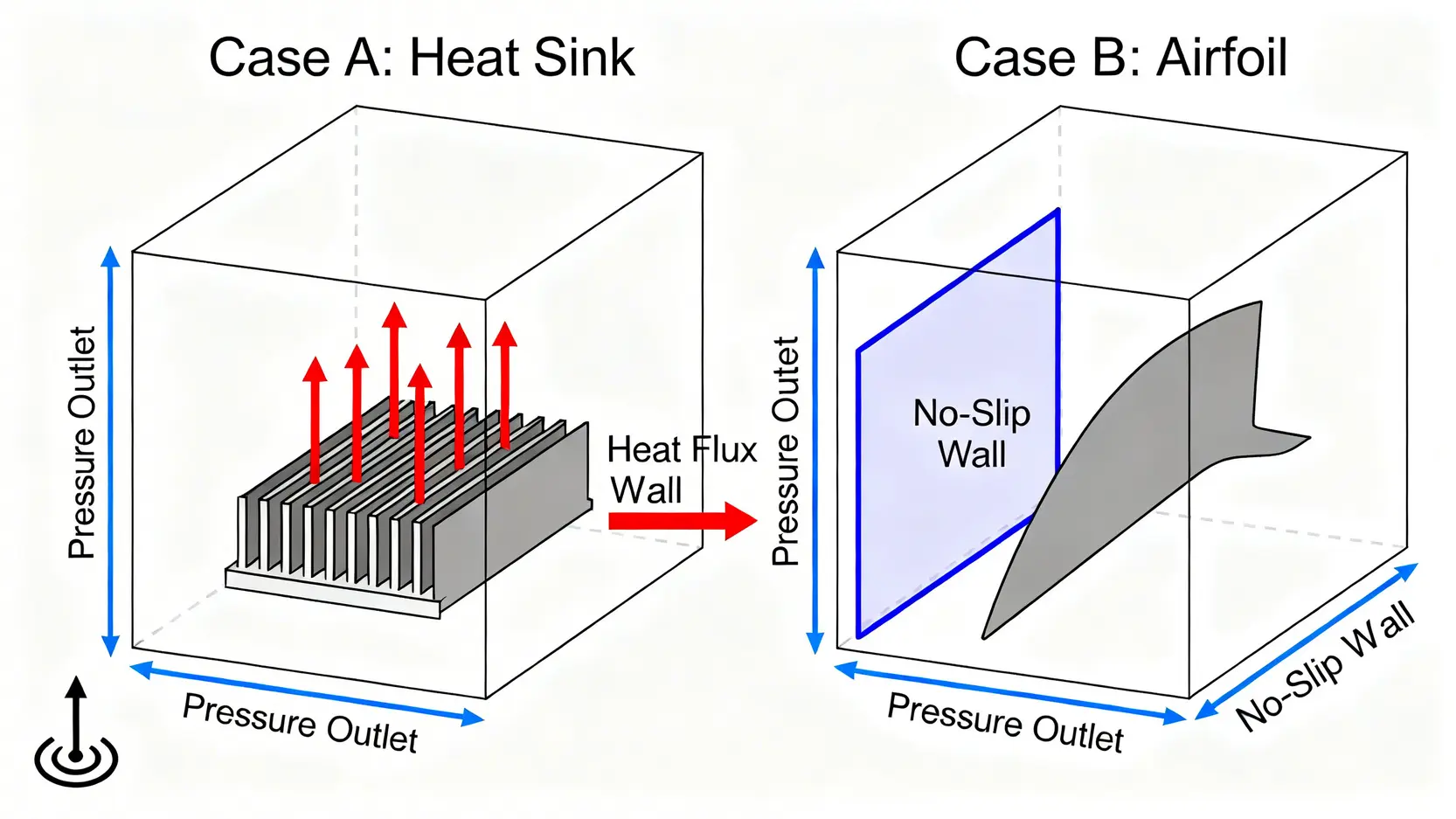

讓我們透過兩個經典案例，來理解邊界條件設定的思路差異：
案例一：CPU 散熱鰭片 (自然對流)
- 物理情境： 鰭片本身發熱，依靠周圍空氣的自然浮力效應來散熱。
- 邊界條件設定：
- 鰭片表面：設定為「壁面 (Wall)」，並給定一個「熱通量 (Heat Flux)」或「恆定溫度 (Temperature)」。
- 計算域的遠方邊界：全部設定為「壓力出口 (Pressure Outlet)」或「壓力入口 (Pressure Inlet)」，壓力值為 0，允許空氣自由進出。
- 重力：必須開啟重力選項，並設定正確的方向，因為自然對流的驅動力就是溫度變化引起的密度差與重力的交互作用。
案例二：飛機機翼 (強制對流)
- 物理情境： 飛機高速飛行，空氣迎面吹向機翼，產生升力與阻力。
- 邊界條件設定：
- 機翼表面：設定為「壁面 (Wall)」，通常為絕熱、無滑移條件。
- 計算域前方與側面 (遠場)：設定為「速度入口 (Velocity Inlet)」，給定飛機的飛行速度。
- 計算域後方：設定為「壓力出口 (Pressure Outlet)」，壓力值為 0 (靜壓)。
關鍵步驟四＆五：求解器設定與結果後處理
當前處理工作完成後，就進入了核心的計算與分析階段。這個階段的目標是讓電腦根據你的設定，解出流場的控制方程式，並將結果以你能夠理解的方式呈現出來。
設定求解器參數與監控收斂標準
在點擊「計算 (Calculate)」之前，你還需要對求解器進行一些基本設定：
- 選擇求解器類型： Ansys Fluent 提供壓力基 (Pressure-Based) 和密度基 (Density-Based) 兩種求解器。對於絕大多數不可壓縮或低馬赫數的流動，選擇壓力基求解器即可。
- 選擇紊流模型： 如果流動不是緩慢的層流，就需要選擇一個紊流模型來模擬亂流的影響。常用的模型包括 k-ε (k-epsilon) 和 k-ω (k-omega) SST，後者在近壁面區域的預測通常更準確。
- 監控殘差 (Residuals)： 殘差是衡量計算收斂程度的指標。在計算過程中，你需要觀察殘差曲線是否持續下降並最終趨於平穩。通常，當所有殘差值都低於 10-3 或 10-4 時，可以認為計算在數值上收斂了。
- 設定監測點： 除了殘差，設定一些你關心的物理量監測點（例如機翼的升力係數、某點的溫度）也非常重要。當這些物理量不再變化時，才能說模擬達到了物理上的收斂。
結果可視化：如何從 CFD-Post 讀取壓力、速度分佈圖
計算完成後，所有的結果都儲存在數據文件中。你需要使用後處理軟體，如 Ansys CFD-Post，來解讀這些數據。以下是幾個常用的後處理工具：
- 建立平面 (Plane)： 在你感興趣的位置建立一個切面，以便觀察該截面上的物理量分佈。
- 雲圖 (Contour)： 在建立的平面或物體表面上，用顏色來顯示物理量的分佈，例如壓力雲圖、溫度雲圖。這是最直觀的分析方式。
- 向量圖 (Vector)： 用箭頭來顯示速度的方向與大小，可以清晰地看到流體的流動路徑，例如渦流的位置。
- 流線圖 (Streamline)： 從某個入口或特定位置釋放虛擬粒子，繪製其流動軌跡。這對於理解整體流場的形態非常有幫助。
透過組合運用這些工具，你就能從看似複雜的數據中，提取出有價值的工程洞見。
常見問題 (FAQ)
Q：Ansys Fluent 和 CFX 有什麼不同？我該學哪個？
A：Ansys Fluent 和 CFX 都是 Ansys 旗下的旗艦級 CFD 軟體，但它們的底層演算法和應用側重稍有不同。Fluent 基於有限體積法 (Finite Volume Method)，適用性非常廣泛，幾乎涵蓋了所有的流體應用領域，是通用性最強的選擇。CFX 則採用了基於有限元素的有限體積法，在旋轉機械（如泵、壓縮機、渦輪機）的模擬上表現尤其出色，其求解器也以穩定和高效著稱。對於初學者而言，從 Ansys Fluent 入手會是更好的選擇，因為它的應用範圍更廣，網路上的學習資源也相對更豐富。
Q：學習 Ansys CFD 有哪些推薦的免費資源或線上課程？
A：有多種管道可以獲取免費或優質的學習資源。首先，Ansys 官方為學生提供了免費的學生版軟體，並附帶了許多入門教學案例。其次，YouTube 是學習的寶庫，許多大學教授和工程師會分享他們的操作教學影片。此外，像 Coursera、edX 等平台也時常有大學開設的計算流體力學相關課程。最後，關注一些專業的工程論壇和社群，與同行交流也是解決問題的有效途徑。
Q：模擬結果不收斂怎麼辦？該從哪些方面檢查？
A：結果不收斂是 CFD 分析中最常見的挫折之一。當遇到這種情況時，不要盲目地增加計算步數，而應該系統性地排查問題。可以遵循以下順序檢查：
1. 網格品質： 這是最常見的元兇。回到 Ansys Meshing 檢查網格的最大歪斜度 (Skewness) 和最小正交品質 (Orthogonal Quality)，對品質差的區域進行優化。
2. 邊界條件： 檢查邊界條件的設定是否符合物理現實。例如，是否在所有出口都設定了壓力出口，導致系統沒有壓力參考點？入口速度是否過大導致流場不穩定？
3. 時間步長/鬆弛因子： 如果是暫態模擬，可能是時間步長 (Time Step Size)太大。對於穩態模擬，可以嘗試調低鬆弛因子 (Under-Relaxation Factors)，讓計算過程更平緩，雖然會增加計算時間，但有助於穩定性。
4. 物理模型： 檢查所選的物理模型是否合適。例如，在高速流動中是否考慮了可壓縮性？
結論
總結來說，一次成功的 Ansys CFD 模擬，其核心在於前期準備工作的嚴謹性，特別是高品質的 ansys cfd 網格劃分與精準的 ansys cfd 邊界條件設定。這兩者共同構成了模擬分析的穩固基石。遵循本文提供的五大關鍵步驟——從幾何處理、網格劃分、邊界條件設定，到求解與後處理——你將能建立一套清晰且高效的工作流程。理論學習固然重要，但更關鍵的是親自動手實踐。現在就開啟 Ansys Workbench，跟隨這份教學指南，實際操作一次完整的 CFD 模擬流程，將知識真正轉化為你的實戰技能。
