您是否也常遇到 Ansys CFD 模擬跑到一半就出現錯誤，或是殘差圖始終無法收斂的窘境？投入大量時間與運算資源設定的模型，卻因 ansys cfd 模擬錯誤 而前功盡棄，甚至無法進行有效的 ansys cfd 結果分析。這種卡關的感覺，相信是許多工程師與研究人員的共同惡夢。別擔心，這篇文章將提供一套完整的解決策略，帶您從源頭剖析 ansys cfd 收斂問題，逐步擊破模擬過程中的各種障礙，讓您不再為模擬卡關而煩惱。 🚀
萬惡之源：剖析3個最常見的Ansys CFD模擬錯誤
許多看似複雜的收斂問題，其根源往往來自於初始設定的疏忽。在按下「Calculate」之前，仔細檢查以下三個環節，可以為你省下大量的除錯時間。

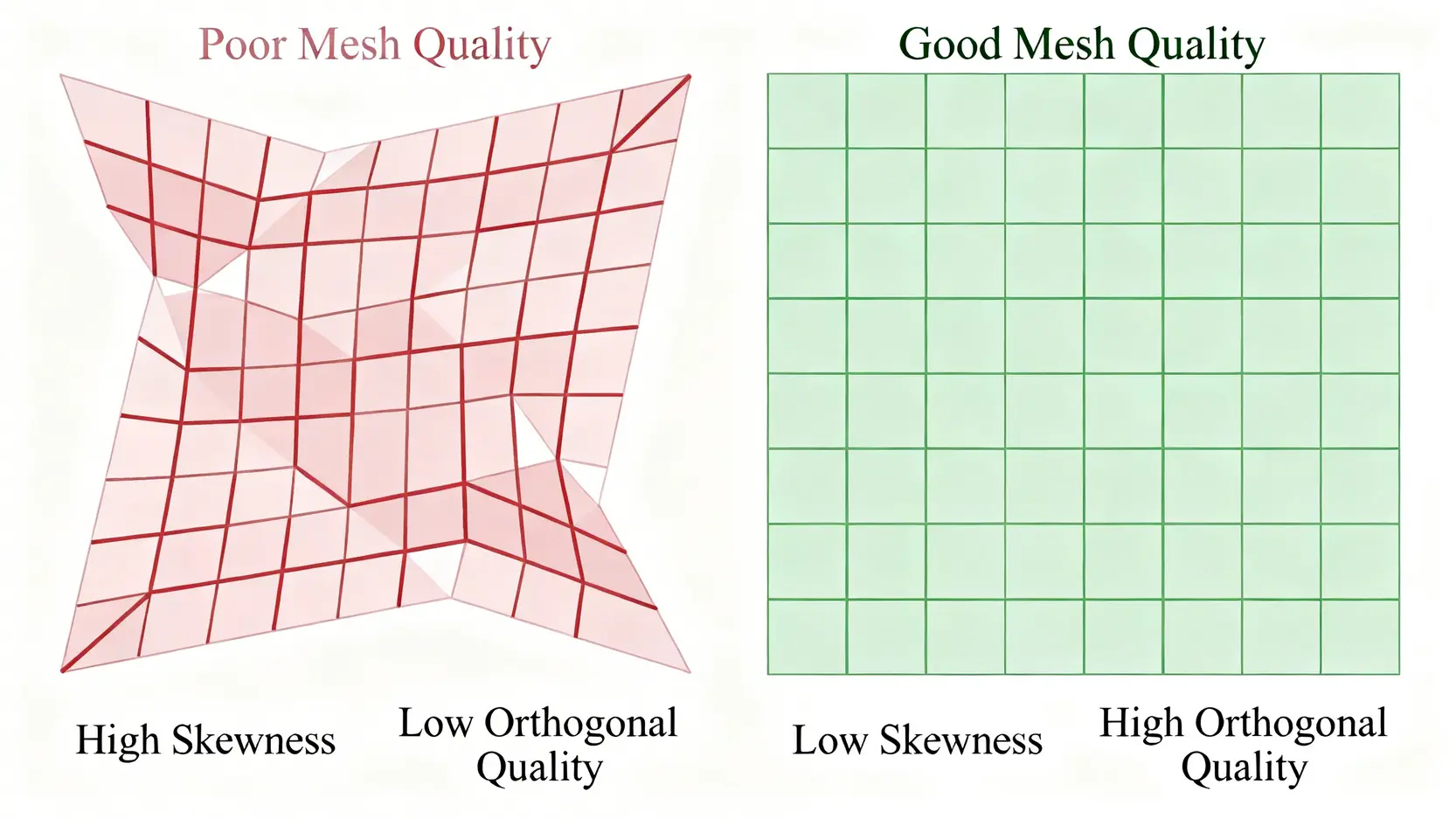

錯誤一：網格品質不佳 (Poor Mesh Quality)
網格是 CFD 模擬的骨架，其品質直接決定了計算的穩定性與準確性。一個品質低劣的網格，就像蓋房子用了歪斜的鋼筋，隨時可能導致整個結構的崩潰（也就是模擬發散）。
- 歪斜度 (Skewness): 理想的網格單元應接近其理想形狀（如正立方體或正四面體）。過高的歪斜度會導致數值擴散，影響計算精度，嚴重時直接造成求解器發散。一般建議將最大歪斜度控制在 0.85 以下。
- 正交品質 (Orthogonal Quality): 此指標衡量網格單元表面法向量與中心連線的夾角，範圍為 0 到 1，越接近 1 越好。低正交品質的網格（通常低於 0.1）在梯度計算上會產生很大誤差，是收斂困難的常見元兇。
- 長寬比 (Aspect Ratio): 在邊界層等特定區域，高長寬比的網格是必要的。但在主流區域，過大的長寬比可能導致數值不穩定。
解決方案： 定期使用 Ansys Meshing 內建的網格品質檢查工具，鎖定品質最差的網格單元並進行局部優化，例如調整尺寸、增加節點或更換網格方法。
錯誤二：物理模型與邊界條件設定不當
CFD 的精髓在於用數學模型來描述真實的物理世界。如果一開始就選錯了模型或給錯了邊界條件，那模擬結果自然是差之千里。
- 物理模型選擇： 您分析的是否為不可壓縮流？流場是層流還是紊流？是否涉及熱傳、多相流或化學反應？每一個問題都對應著不同的物理模型。例如，在一個高雷諾數的流場中錯用層流模型，幾乎注定無法得到正確且收斂的結果。
- 邊界條件設定： 這是模擬與真實世界的接口。常見錯誤包含：入口速度或壓力值給得不合理、出口邊界設定對內部流場產生不自然的影響（如壓力出口的回流問題）、壁面函數的選擇與近壁網格不匹配等。務必確保所有邊界條件都有充分的物理依據。
錯誤三：求解器參數設定錯誤
求解器參數是驅動模擬計算的核心引擎，不當的設定會讓這個引擎熄火或失控。
- 求解器類型： Ansys Fluent 提供壓力基 (Pressure-Based) 與密度基 (Density-Based) 兩種求解器。壓力基求解器適用於絕大多數的不可壓縮與次音速可壓縮流；而密度基求解器則專為高速、可壓縮流（如超音速）設計。錯用求解器會導致收斂極度困難。
- 離散格式 (Discretization Scheme): 格式的階數 (Order) 影響計算的精度。一階格式（First Order）雖然穩定性高，容易收斂，但精度較差，會引入數值擴散；二階格式（Second Order）精度高，但對網格品質要求也更高，更容易發散。一個常見的策略是，先用一階格式進行初步計算，待流場穩定後再切換到二階格式以獲得更精確的解。
如何判斷與解決Ansys CFD收斂問題？
當排除了上述的設定錯誤後，若模擬依然無法順利收斂，我們就需要更進一步的診斷工具。學會判讀收斂指標，是每位 CFD 分析師的必備技能。

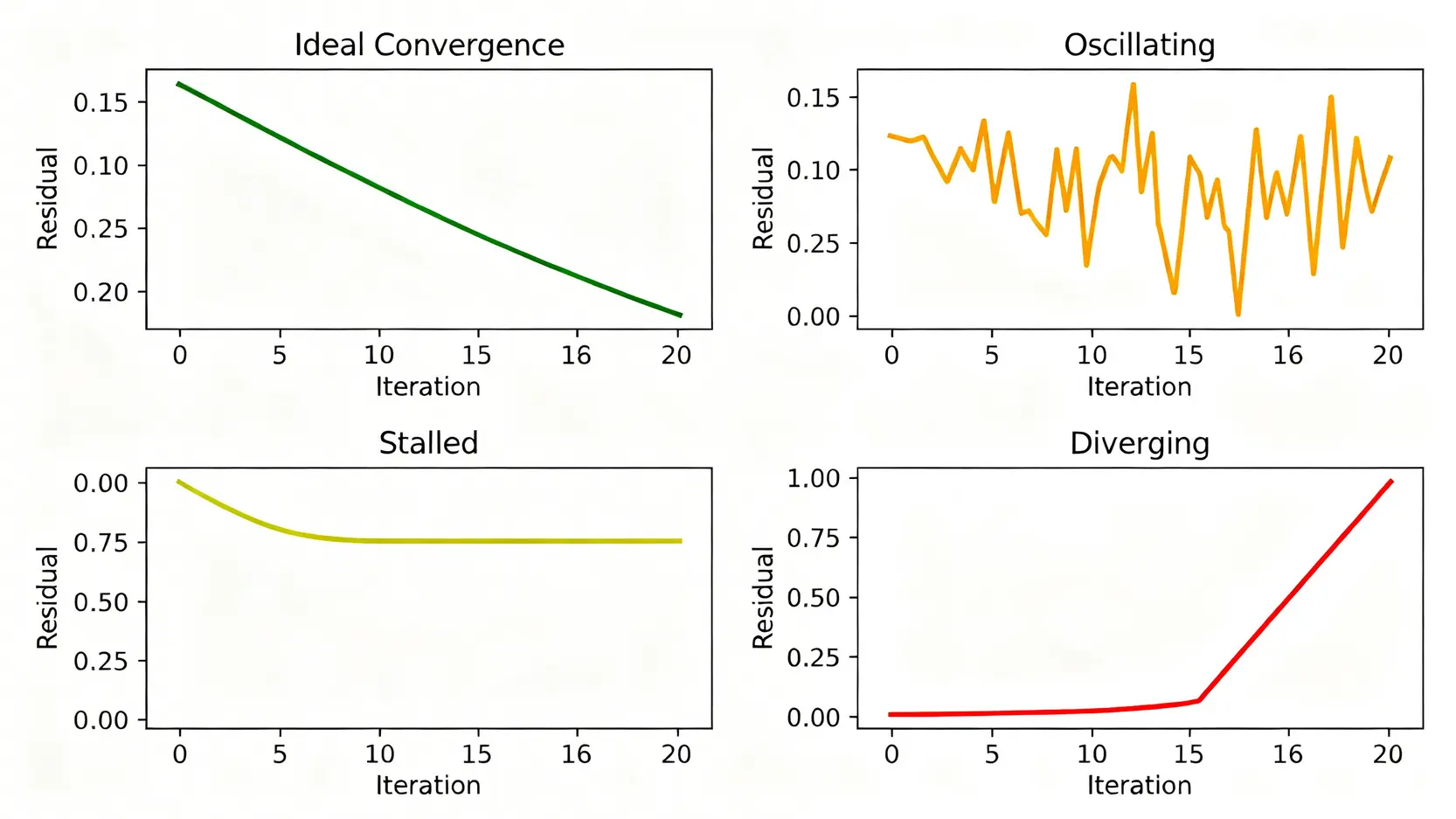

步驟一：學會解讀殘差圖 (Residual Plots) 的意義
殘差（Residual）代表在每一次迭代計算中，控制方程式（如質量、動量、能量守恆）被滿足的程度。殘差值越小，代表計算結果越接近「解」。
- 理想的殘差圖： 所有監測的物理量（continuity, x-velocity, y-velocity, energy, k, omega 等）的殘差曲線都應呈現穩定下降的趨勢，並最終低於您設定的收斂標準（預設為 1e-3，但對某些問題可能需要更嚴格的 1e-5 或 1e-6）。
- 常見的異常情況：
- 震盪： 殘差圖上下劇烈跳動，可能是流場本身存在非穩態特性（如渦流洩放），或是時間步長/鬆弛因子設定不當。
- 平坦： 殘差下降到一定程度後變成一條水平線，不再下降。這通常意味著模型中存在某些問題（如網格品質差、邊界條件衝突）限制了收斂的進一步進行。
- 發散： 殘差值不降反升，並很快跳出「Floating Point Exception」錯誤。這是最糟的情況，代表計算完全失控，必須立即停止並檢查模型設定。
步驟二：設定監測點 (Monitor Points) 追蹤關鍵物理量
殘差收斂不等於物理收斂！ 這是 CFD 新手最常犯的錯誤。殘差值達標僅代表數學方程式被求解，但不保證物理結果是穩定且正確的。真正的收斂，必須透過監測您關心的關鍵物理量來判斷。
例如，在分析一個機翼的氣動力時，您應該建立一個監測點來追蹤機翼表面的總升力 (Lift) 與阻力 (Drag)。當升力與阻力的值不再隨迭代次數變化，呈現一條穩定的水平線時，才能真正稱之為「收斂」。其他常見的監測量包含：特定點的壓力、出口的平均流速、最大溫度等。
步驟三：調整鬆弛因子 (Under-Relaxation Factors) 與時間步長 (Time Step)
當模型設定都正確，但收斂過程依然不穩定時，可以嘗試調整以下參數來「馴服」求解器：
- 鬆弛因子 (Under-Relaxation Factors, URFs): 這個參數控制了每一步迭代中物理量更新的幅度。較低的 URFs 就像是開車時輕踩油門，雖然前進得慢，但更穩定；較高的 URFs 則像重踩油門，速度快但容易失控。如果模擬初期就不穩定，可以嘗試適度降低壓力 (Pressure) 和動量 (Momentum) 的 URFs。
- 時間步長 (Time Step): 對於暫態 (Transient) 模擬，時間步長的選擇至關重要。太大的時間步長會錯過流場的瞬時變化，導致計算不準確甚至發散。一個重要的參考指標是庫朗數 (Courant Number)，它代表了流體在一個時間步長內移動了多少個網格單元。通常建議將庫朗數控制在 1 左右或更小，以確保數值穩定性。
從數據到洞見：Ansys CFD結果分析的正確流程
成功收斂只是第一步，如何從海量的數據中提煉出有價值的洞見，才是 CFD 分析的最終目的。這需要一套系統化的後處理與驗證流程。
後處理關鍵技巧：向量圖、等值圖與流線圖的應用
後處理是將冰冷的數據轉化為直觀圖像的過程。熟練運用各種繪圖工具，可以幫助您快速理解流場特性：
- 等值圖 (Contours): 用於顯示純量（如壓力、溫度、速度大小）在空間中的分佈。透過等值圖，可以快速識別高壓區、低壓區或熱點。
- 向量圖 (Vectors): 以箭頭表示速度向量，箭頭方向代表流動方向，長度或顏色代表速度大小。向量圖對於觀察渦流、分離、回流等複雜流動結構非常有效。
- 流線圖 (Pathlines/Streamlines): 描繪流體粒子在流場中的運動軌跡。流線圖能非常直觀地展示流動的全貌，例如繞流物體時的流動形態。
組合使用這些工具，例如在壓力等值圖上疊加向量圖，可以更全面地理解不同物理量之間的關聯。
數據驗證：如何確認模擬結果的物理合理性？
「Garbage in, garbage out.」是 CFD 領域的一句名言。永遠不要百分之百相信電腦跑出來的結果，交叉驗證是不可或缺的步驟。
- 守恆定律檢查： 確認質量、動量、能量是否守恆。例如，計算所有入口的總質量流率是否等於所有出口的總質量流率。若差異過大，代表模擬的準確性有問題。
- 與理論/實驗數據比對： 如果有可參考的實驗數據或理論解，務必進行比對。這是驗證模型準確性的黃金標準。

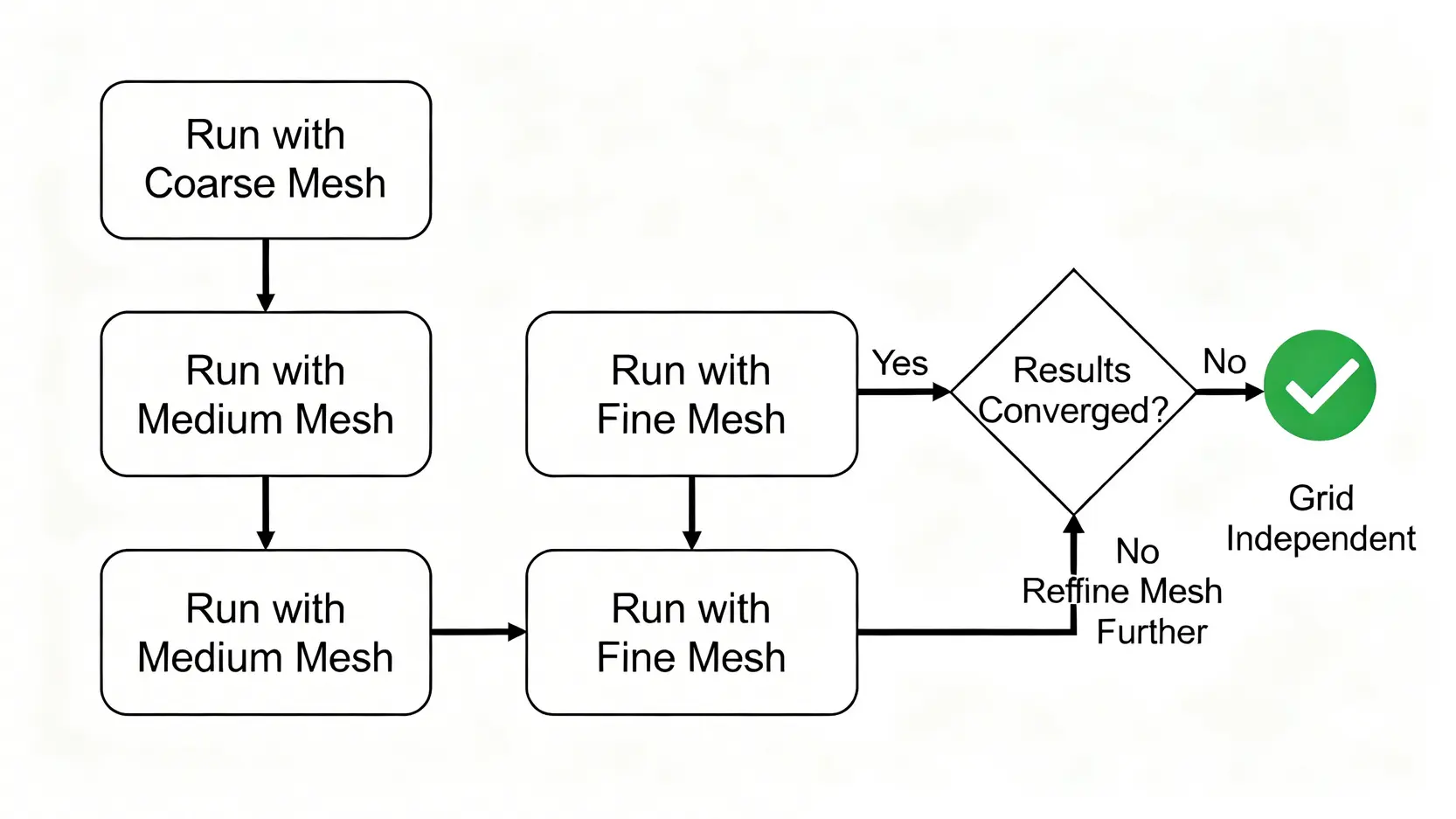

- 網格獨立性驗證 (Grid Independence Study): 這是專業 CFD 分析的標準流程。您需要建立至少三套不同密度的網格（粗、中、細），並在相同的設定下進行模擬。如果「中網格」和「細網格」計算出的關鍵結果（如阻力、壓降）非常接近，那麼可以認為您的模擬結果已經不受網格密度影響，達到了網格獨立。
常見問題 (FAQ)
為什麼我的殘差圖一直在震盪無法收斂？
殘差圖震盪通常指向幾個可能的原因：
1. 物理不穩定性： 您的流場本身就存在週期性的非穩態現象，例如卡門渦街 (Von Kármán vortex street)。在這種情況下，穩態 (Steady-State) 求解器本來就無法收斂，您應該改用暫態 (Transient) 模擬來捕捉這種週期性行為。
2. 網格品質問題： 局部區域的網格品質太差，導致計算在該區域來回震盪。
3. 邊界條件衝突： 例如，入口給定的流率與出口壓力條件在物理上難以同時滿足。
4. 求解器設定： 鬆弛因子 (URFs) 設定得太高，或是離散格式選擇不當，都可能引起數值震盪。
網格品質 (Mesh Quality) 的檢查標準有哪些？
在 Ansys Meshing 中，有幾個關鍵的品質指標需要關注：
– Skewness (歪斜度): 建議最大值不要超過 0.9，理想情況下應低於 0.85。
– Orthogonal Quality (正交品質): 建議最小值不要低於 0.05，理想情況下應高於 0.1。
– Aspect Ratio (長寬比): 在主流區域應盡量接近 1，在邊界層等需要解析梯度的區域可以允許較大的值，但需謹慎使用。
定期檢查這些指標，並優先處理品質最差的那些網格單元，是提升模擬穩定性的不二法門。
我應該如何選擇合適的紊流模型 (Turbulence Model)？
紊流模型的選擇取決於您模擬的流動類型、對精度的要求以及可用的計算資源。以下是幾個常用模型的簡單指引：
– Standard k-ε: 工業界最廣泛使用的模型，穩健性好，計算資源要求不高，適用於大多數的工業級應用，但對於複雜流動（如強旋流、分離流）的預測能力較差。
– Realizable k-ε: Standard k-ε 模型的改良版，在旋流、邊界層分離等問題上表現更好。
– k-ω SST (Shear Stress Transport): 融合了 k-ω 模型在近壁面區域的優勢和 k-ε 模型在遠場的優勢。它對逆壓梯度和流動分離的預測相當準確，是目前泛用性與準確性平衡得最好的模型之一，也是許多工程師的首選。
– Spalart-Allmaras (S-A): 這是一個單方程式模型，主要為航空航天領域的繞流問題設計，計算效率高。
若不確定如何選擇，k-ω SST 通常是一個可靠的起點。更深入的資訊可以參考權威機構的資料，例如 Ansys 官方部落格或相關學術資源。
Ansys CFD 模擬中出現浮點錯誤 (Floating Point Exception) 該怎麼辦？
浮點錯誤（或稱發散）是 CFD 模擬中最嚴重的錯誤，意味著計算過程中出現了非物理解（如負壓力、負溫度）或數值溢位。這通常是前面提到的各種問題累積到極致的結果。遇到此錯誤時，應立即停止計算，並從頭開始檢查：
1. 網格品質： 檢查是否存在極度歪斜或低正交品質的網格。
2. 邊界條件： 數值是否合理？方向是否正確？
3. 物理模型： 所選模型是否適用於當前的流動情況？
4. 初始化： 一個好的初始猜測值可以幫助求解器穩定啟動。可以嘗試從入口邊界條件進行初始化 (Hybrid Initialization)。
5. 求解器設定： 降低鬆弛因子，或從一階格式開始計算，有助於提高初始計算的穩定性。
結論
總結來說，要成功完成一次準確的 Ansys CFD 模擬，是一項系統工程。它要求使用者必須從避免 ansys cfd 模擬錯誤 開始，接著學習如何有效處理 ansys cfd 收斂問題，最後才是進行精準的 ansys cfd 結果分析 與驗證。這個過程環環相扣，任何一個環節的疏忽都可能導致前功盡棄。掌握本文提供的策略與技巧，仔細檢查每一個設定步驟，將能顯著提升您的模擬成功率與分析效率，讓您從無盡的除錯迴圈中解放出來，真正發揮 CFD 工具的強大威力。
